学习目标:串口输入和输出功能

实验现象:开机串口输出HelloWorld,每次从串口输入的信息都会从串口输出显示在串口助手上。

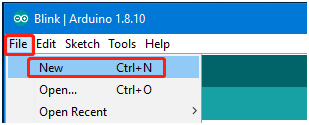

1.点击File->New


2.按Ctrl+S保存到本地,重命名为Serial。

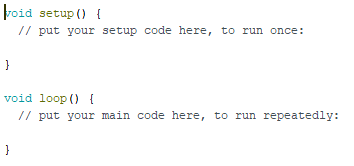

可以看到只有两个空的方法,setup()和loop()


setup()函数只在omniduino全向小车开机或者按下复位键时运行一次,可以写入初始化等内容;

loop()函数是omniduino全向小车的主循环函数,大部分数据处理和逻辑处理都是在这个函数里完成。



二、编写代码

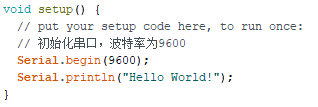

1.先在setup()函数里初始化串口,波特率设置为9600,并且打印HelloWorld

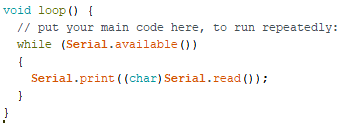

2.在loop()主循环函数读取串口输入的数据,并且输出到串口助手上显示


三、编译上传运行

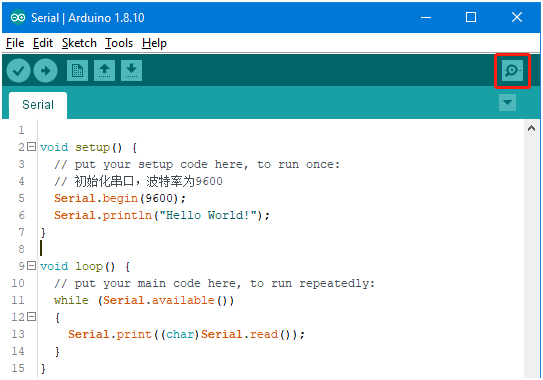

1.代码编写完成后,按Ctrl+S保存,然后再点击编译按钮,没有出现问题就点击上传(omniduino全向小车要先和电脑通过USB数据线连接)。

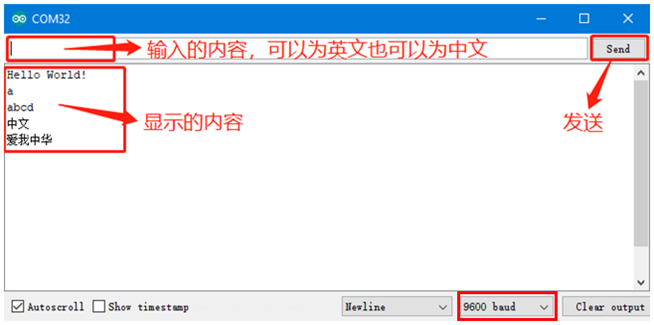

2.打开串口助手


把波特率也设置成9600和程序里对应,如果没有对应的话,会出现乱码或者无数据输出。

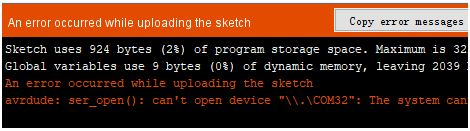

3.如果编译正常通过,但是上传时出现类似以下错误,原因可能是选错串口或者串口被占用。


解决方法:打开设备管理器看看有没有CH340标记的串口,如果没有请先重启一下omniduino全向小车,再重新插拔USB线或者更换一根USB数据线;如果有串口号则先关闭其他串口助手软件,避免串口占用,然后到arduinoIDE的Tools->Port重新选择串口。
