2.串口打印模拟值

您当前位置: 首页 > Arduino Uno 主板 > 3.常用的基础例程

2.串口打印模拟值.rar  点击下载

一、学习目标

1.学习Arduino UNO串口打印的使用。

2.了解如何获取模拟引脚的输出值。

二、硬件搭建

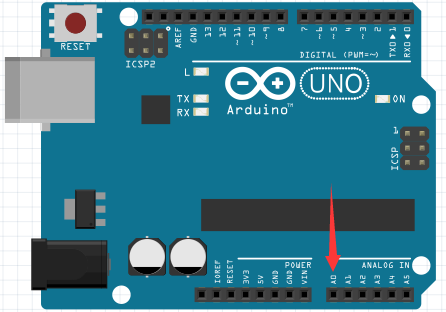

本次课程无需额外的硬件设备直接利用Arduino UNO主板上的A0引脚即可。


三、程序分析

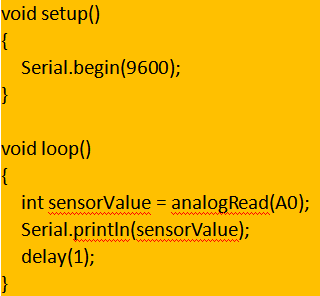

方式一:Arduino IDE编程


函数void setup()

针对于这个程序,我们在setup函数中将串口波特率设置成9600。

函数void loop()

int sensorValue = analogRead(A0);

整型变量sensorValue用来存放读取到的模拟引脚A0的输出值。

Serial.println(sensorValue);

将变量sensorValue的数值用串口打印出来。

关于串口打印常用的函数:

以上我们提到的函数已经在Arduino软件内部编写好了,我们直接调用即可。

方式二:Helloblock(Scratch3.0)编程


四、实验现象

程序下载完成之后,打开串口调试助手我们就可以看到A0引脚的输出的模拟值被打印出来了。

(!注意:串口监视器的波特率需要和程序中的波特率设置的一致)
