3.​Mixly编译并且下载程序

您当前位置: 首页 > Arduino Uno 主板 > 2.开发环境搭建

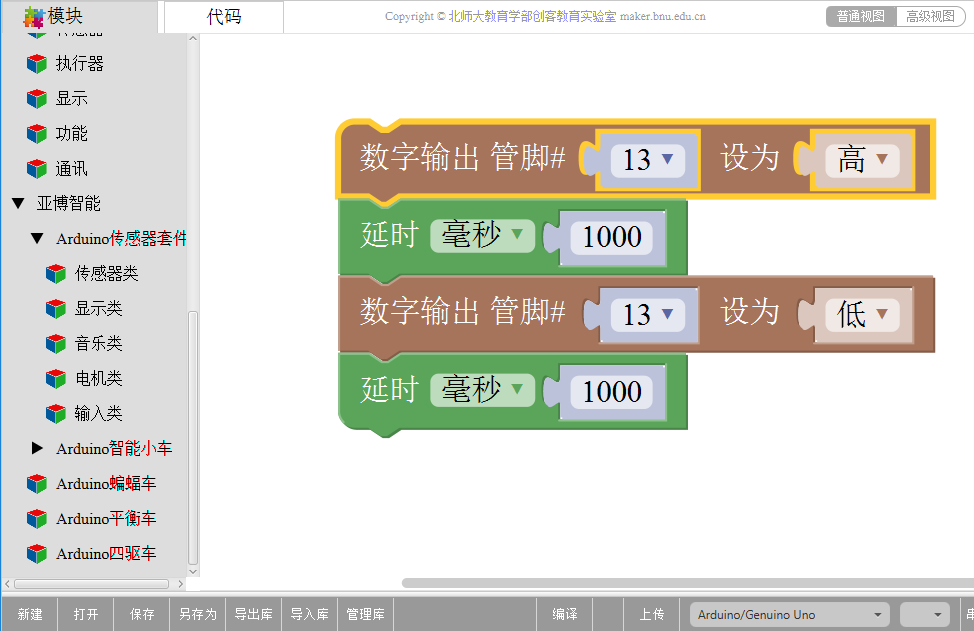

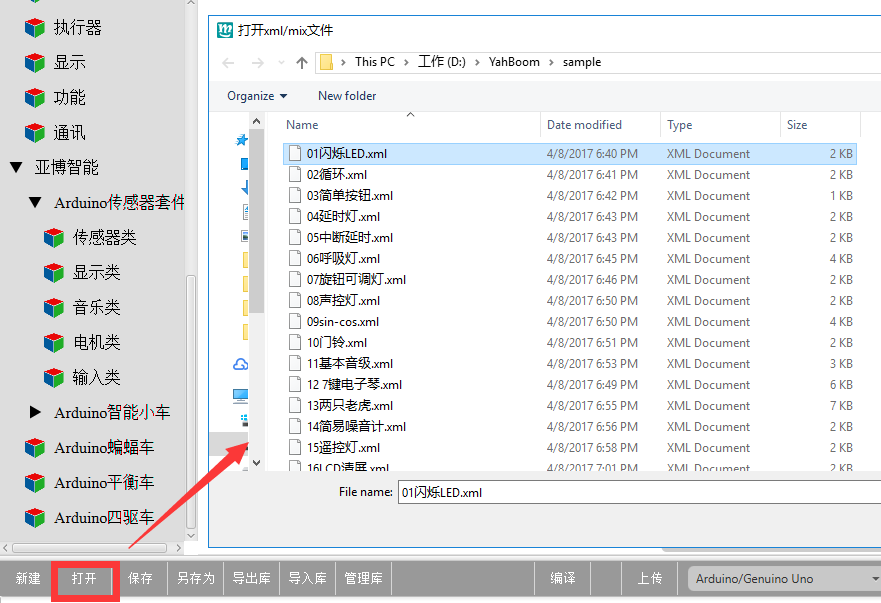

1.我们可以直接打开已经保存好的 .mix文件,也可以新建自己拖拽积木块进行编程,这里我们打开其自带的一个例程。

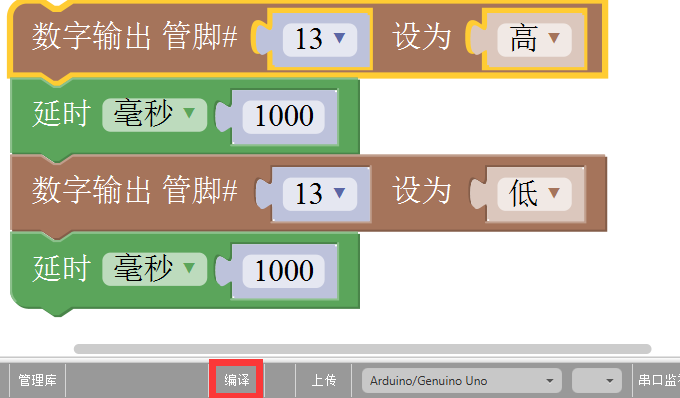

2.接下来我们点击“编译”,开始编译这个程序。


编译期间我们可以看到一个红色的进度条,等待其编译完成。

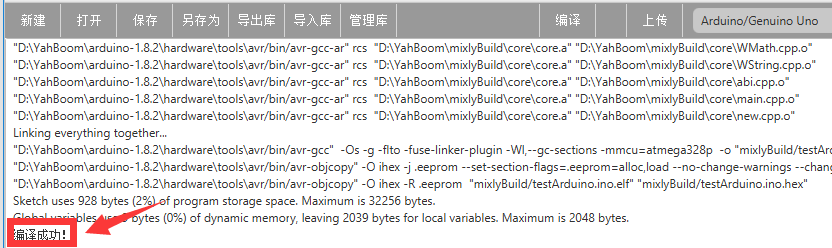

3.当左下角出现“编译成功”的字样时,就表示编译已经完成。

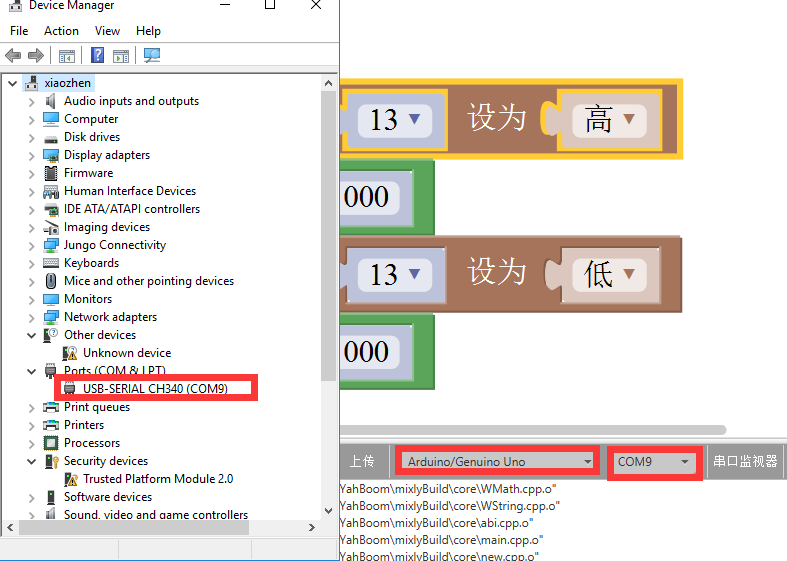

4.选择主板和串口(!注意:串口需要根据自己电脑的设备管理器所识别到的串口为准)

在此之前请保证自己的电脑已经安装了Uno板需要的驱动。

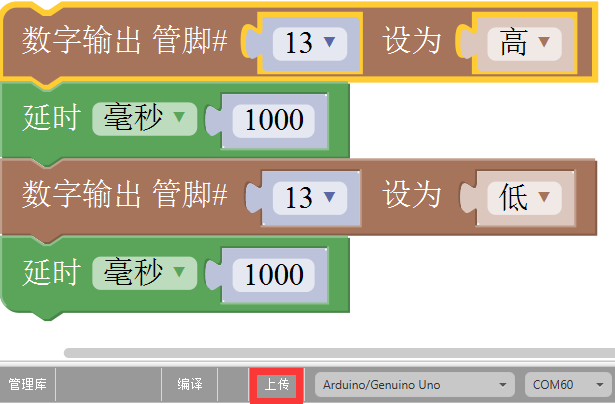

5.选择完毕之后,点击“上传”开始上传程序。

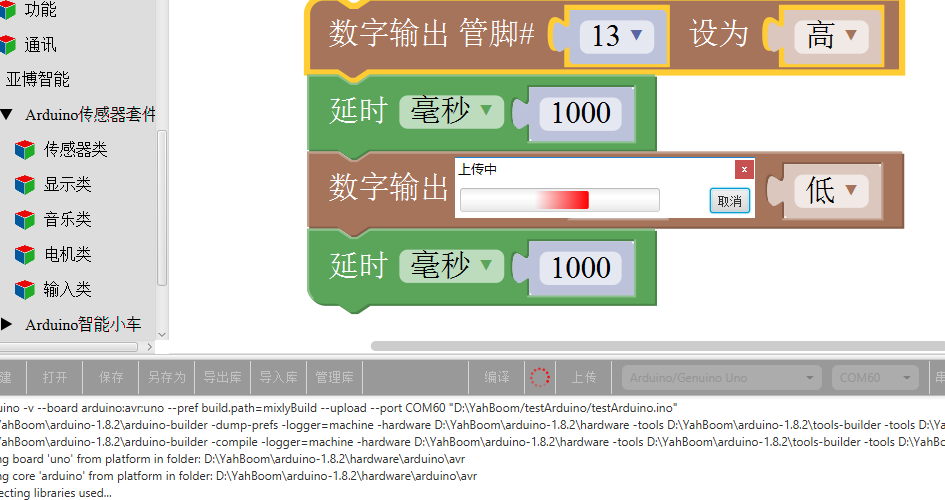

上传期间我们可以看到一个红色的进度条,等待其上传完成。


!注意:如果您使用了其他串口设备请将其拔掉,否则会导致上传失败。

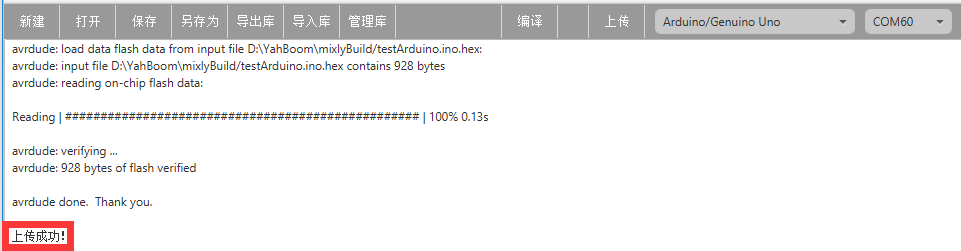

6.当左下角出现“上传成功”的字样时,就表示上传已经完成。


7.我们就可以看到开发板上面的D13引脚所连接的板载LED处于闪烁状态。
