1. 系统配置与驱动安装

step 1. ReSpeaker 2-Mics Pi HAT插入到Raspberry Pi

ReSpeaker 2-Mics Pi HAT 插入到 Raspberry Pi, 确保插入Raspberry Pi的时候针脚对齐。

Note

不要在上电的时候,热插拔ReSpeaker 2-Mics Pi HAT.

step 2. 烧录系统,登陆,换源

因为当前的Pi内核目前不支持wm8960编解码器,所以我们需要手动构建。

1.    确保您正在您的Pi上运行2019-09-26之前的树莓派官方系统 您可以用烧录工具进行系统烧录

2.    您可以用 VNC或者PUTTY连接树莓派,但之前请配置好wifi

3.    在安装驱动之前,请先打开SPI通讯服务,并根据以下流程切换源到清华。

pi@raspberrypi ~ $ sudo nano /etc/apt/sources.list

#注释掉原文件内容,用以下内容取代:

deb http://mirrors.tuna.tsinghua.edu.cn/raspbian/raspbian/ buster main non-free contrib

deb-src http://mirrors.tuna.tsinghua.edu.cn/raspbian/raspbian/ buster main non-free contrib

如果是2019-06-20之前版本 需要将buster修改为Stretch,可以通过cat /etc/rpi-issue查看是什么时候发布的版本。

最新的树莓派系统内核版本过高,暂时无法安装驱动。


step 3. 驱动下载并安装

运行下面命令

sudo apt-get update

sudo apt-get upgrade

git clone https://github.com/respeaker/seeed-voicecard.git

cd seeed-voicecard #下载声卡驱动

./install.sh  --compat-kernel  #安装声卡驱动

sudo reboot  #重启

step 4. 检查声卡名称是否与源代码seeed-voicecard相匹配.

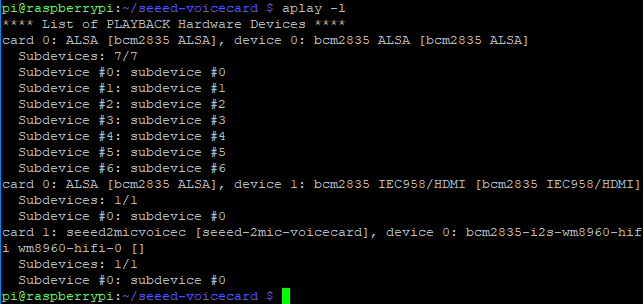

pi@raspberrypi:~/seeed-voicecard $ aplay -l

**** List of PLAYBACK Hardware Devices ****

card 0: ALSA [bcm2835 ALSA], device 0: bcm2835 ALSA [bcm2835 ALSA]

  Subdevices: 8/8

  Subdevice #0: subdevice #0

  Subdevice #1: subdevice #1

  Subdevice #2: subdevice #2

  Subdevice #3: subdevice #3

  Subdevice #4: subdevice #4

  Subdevice #5: subdevice #5

  Subdevice #6: subdevice #6

  Subdevice #7: subdevice #7

card 0: ALSA [bcm2835 ALSA], device 1: bcm2835 ALSA [bcm2835 IEC958/HDMI]

  Subdevices: 1/1

  Subdevice #0: subdevice #0

card 1: seeed2micvoicec [seeed-2mic-voicecard], device 0: bcm2835-i2s-wm8960-hifi wm8960-hifi-0 []

  Subdevices: 1/1

  Subdevice #0: subdevice #0

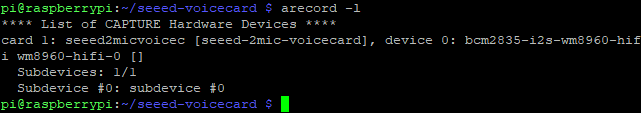

pi@raspberrypi:~/seeed-voicecard $ arecord -l

**** List of CAPTURE Hardware Devices ****

card 1: seeed2micvoicec [seeed-2mic-voicecard], device 0: bcm2835-i2s-wm8960-hifi wm8960-hifi-0 []

  Subdevices: 1/1

  Subdevice #0: subdevice #0

pi@raspberrypi:~/seeed-voicecard $



2. 录音播放测试

step 1. 录播测试

可以用arecord录制,然后用aplay播放:(耳机或者喇叭插入到语音模块的3.5mm音频接口):

arecord -f cd -Dhw:1 | aplay -Dhw:1

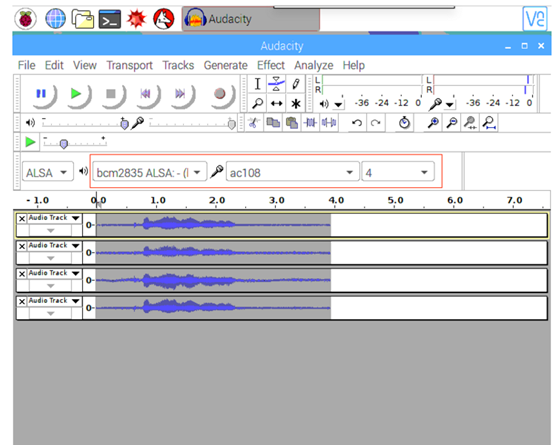

也可以通过audacity软件测试。打开Audacity后,选择 AC1082通道 作为输入,bcm2835 alsa作为输出来测试:

$ sudo apt update

$ sudo apt install audacity

$ audacity                      // 运行 audacity,需要在桌面才能运行



step 2. 调节音量(可跳过)

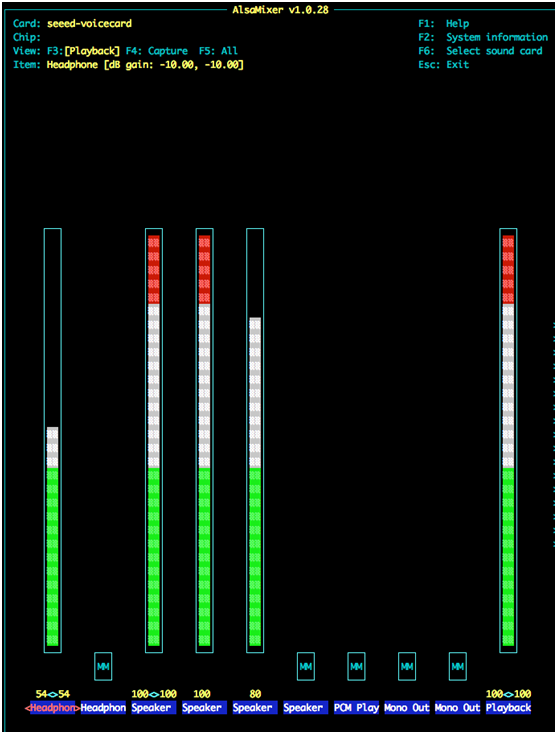

alsamixer 是用于配置声音设置和调整音量,高级Linux声音体系结构(ALSA)的图形混音器程序。

pi@raspberrypi:~ $ alsamixer


Note

首先请用F6选择seeed-2mic的声卡设备。

左和右箭头键用于选择通道或设备,向上和向下箭头控制当前所选设备的音量。 退出程序使用ALT + Q或按Esc键。 More information


3. 安装python和虚拟环境

这样是是为了隔离SDK与系统Python包关系。

pi@raspberrypi:~ $ cd /home/pi

安装 python2 虚拟环境工具

pi@raspberrypi:~ $ sudo apt install python-virtualenv

建立虚拟环境,命名位env,放在~目录下

pi@raspberrypi:~ $ virtualenv --system-site-packages ~/env

激活虚拟环境

pi@raspberrypi:~ $ source ~/env/bin/activate

安装需要的工具包

(env) pi@raspberrypi:~ $ pip install spidev gpiozero

(env) pi@raspberrypi:~ $ sudo pip install rpi.gpio

(env) pi@raspberrypi:~ $ git clone --depth 1 https://github.com/respeaker/pixel_ring.git
(env) pi@raspberrypi:~ $ cd pixel_ring
(env) pi@raspberrypi:~/pixel_ring $ pip install -U -e .
