实验三：树莓派平台-------小车前进后退左右综合实验

1、实验前准备

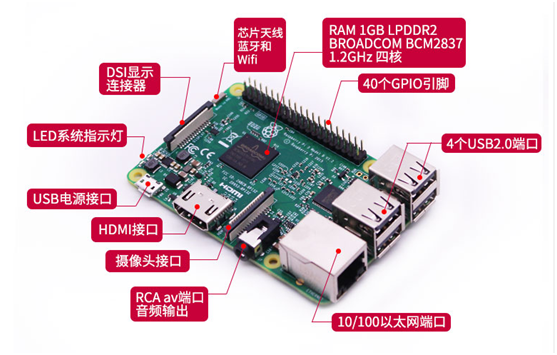

                        图1-1 树莓派主控板

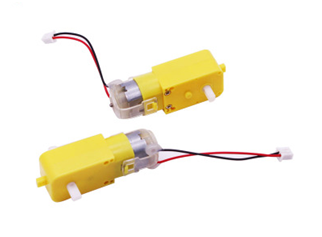

图1-2 4个直流减速电机

2、实验目的

 ssh服务登录树莓派系统之后，编译运行小车前进后退左右实验后，先延时2s，前进1s，后退1s，左转2s，右转2s，原地左转3s，原地右转3s，停止0.5s，并且一直循环下去。

3、实验原理

    对于4路直流减速电机的控制我们采用的是TB6612FNG驱动芯片来驱动电机。通过控制驱动芯片的AIN1,AIN2,BIN1,BIN2,PWMA,PWMB的电平高低来控制电机的正转，反转，停止。本次实验主要是控制AIN1，AIN2，BIN1，BIN2的电平状态，进而通过控制PWMA,PWMB在0-255之间控制小车的速度。一路PWM控制小车一侧电机的速度。

4、实验步骤

4-1.看懂原理图

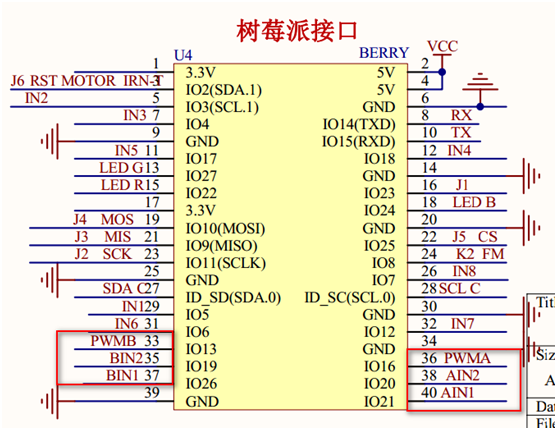

                    图4-1 树莓派主控板电路图

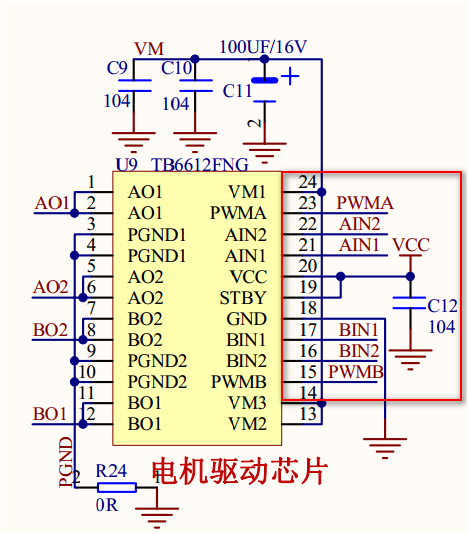

                    图4-2 电机驱动芯片TB6612FNG

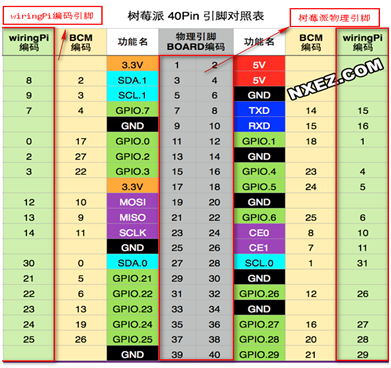

图4-3 树莓派40PIN引脚对照表

4-2 由电路原理图可知AIN1,AIN2,PWMA,BIN1,BIN2,PWMB分别接在树莓派主控板上的40,38,36,37,35,33物理引脚上。

         AIN1-----40----29(wiringPi编码)

         AIN2-----38----28(wiringPi编码)

         PWMA-----36----27(wiringPi编码)

         BIN1-----37----25(wiringPi编码)

         BIN2-----35----24(wiringPi编码)

         PWMB-----33----23(wiringPi编码)

                        图4-4 引脚控制逻辑表

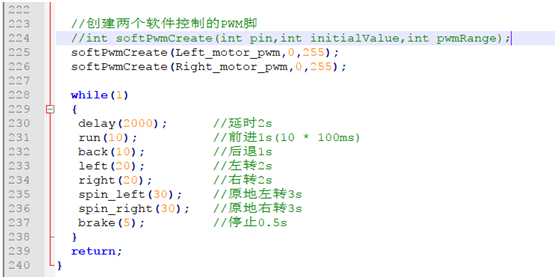

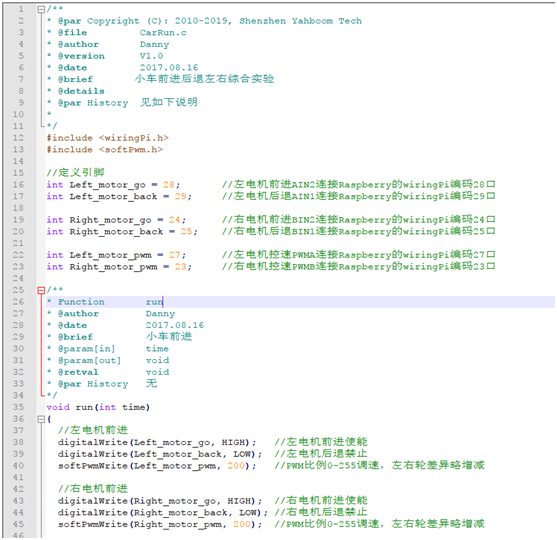

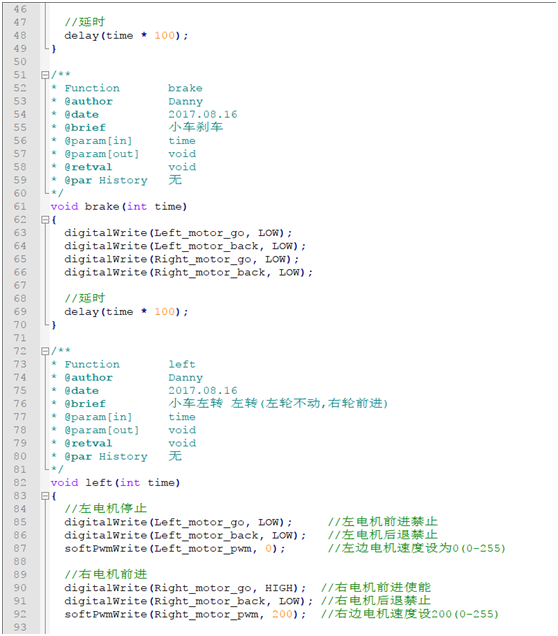

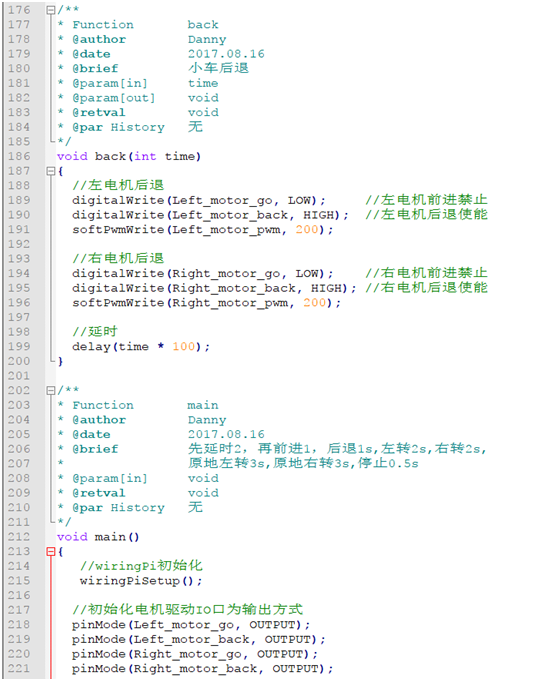

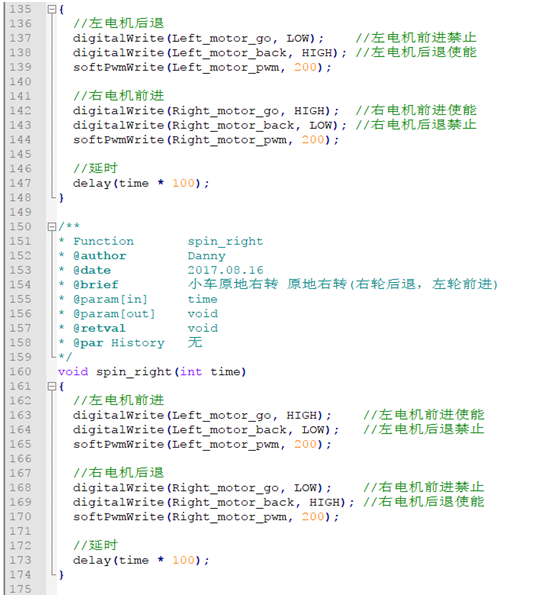

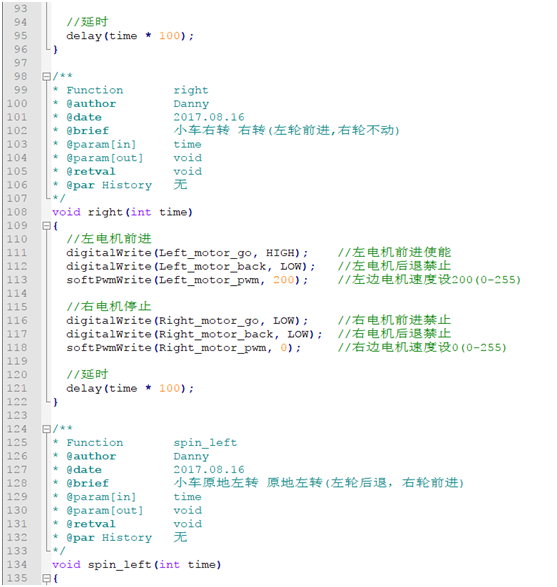

4-3 程序代码如下：

注：因为树莓派的40pin均可作为普通的GPIO口来使用，想用到PWM，则需要用到wiringPi中的软件PWM库。可以在任意的树莓派GPIO上输出PWM信号。使用前需包含相应的头文件：

#include

#include

当编译程序时，必须加上pthread库，如下：

gcc advance.c -o advance -lwiringPi -lpthread

具体详情见树莓派软件与文档文件夹中的wiringPi用户手册！

输入：

① cd SmartCar

② gcc CarRun.c -o CarRun -lwiringPi -lpthread

③ ./CarRun

接着执行

④ ./initpin.sh初始化引脚。
