七、带液晶功能感热灯实验

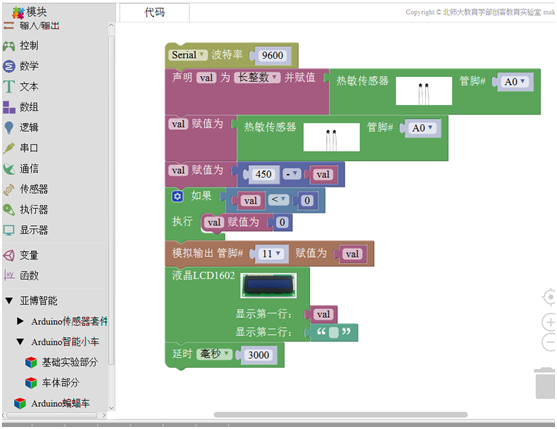

按照如下图拼接积木:
实验器件:蜂鸣器*1、光敏电阻*1、220Ω电阻*1 、1602液晶显示、面包板*1 和面包板跳线*1 扎。

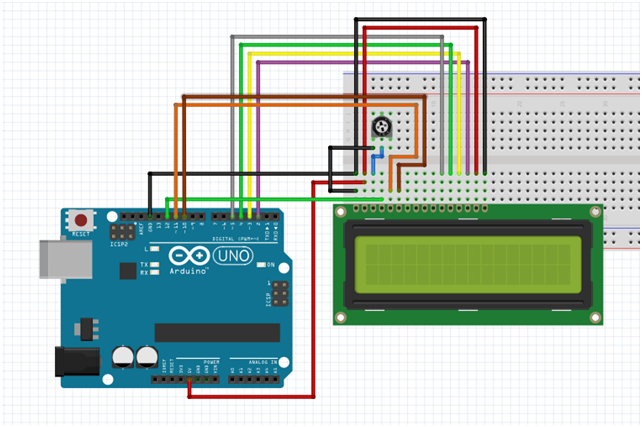

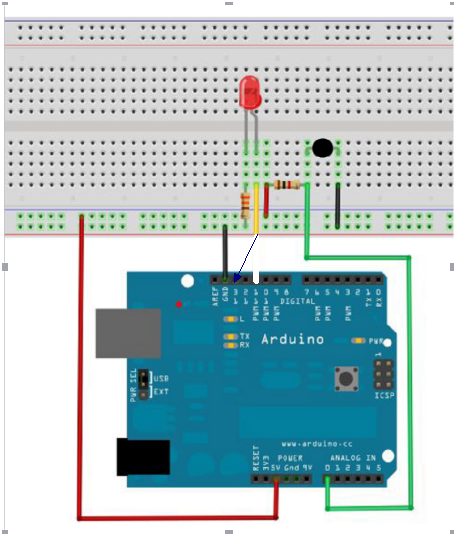

实物接线图:
1、实验积木:

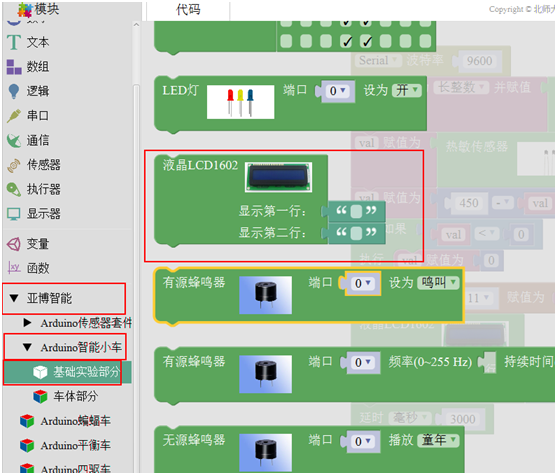

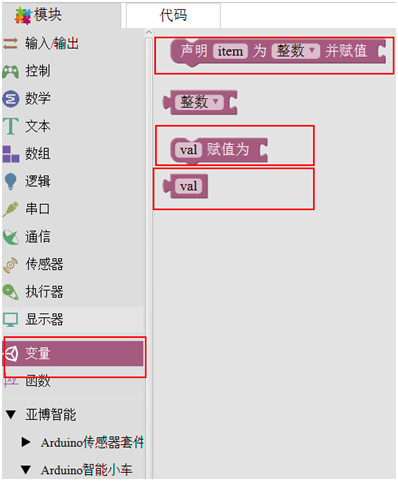

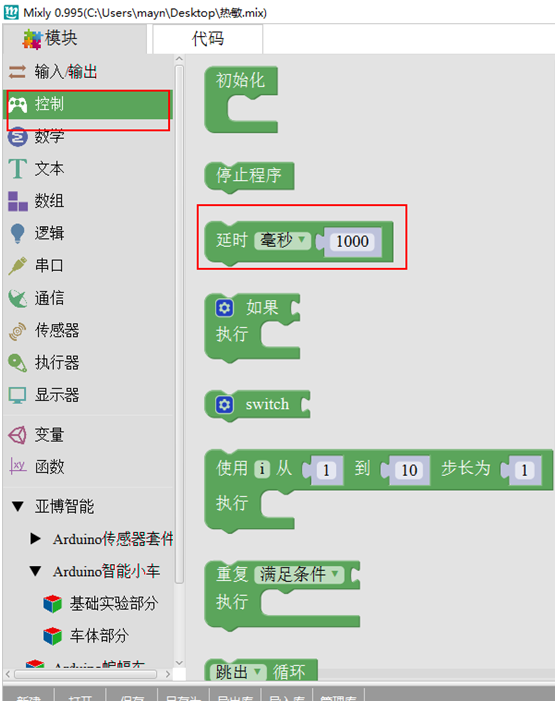

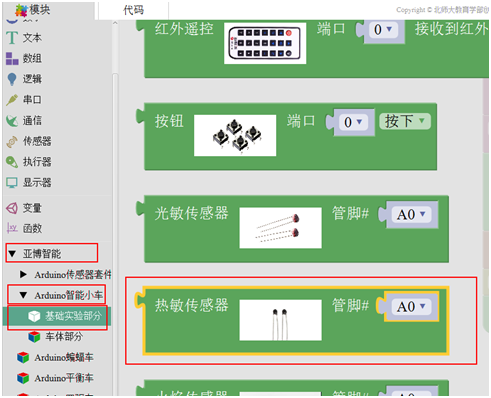

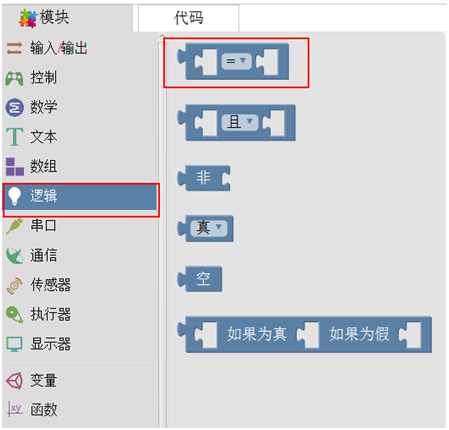

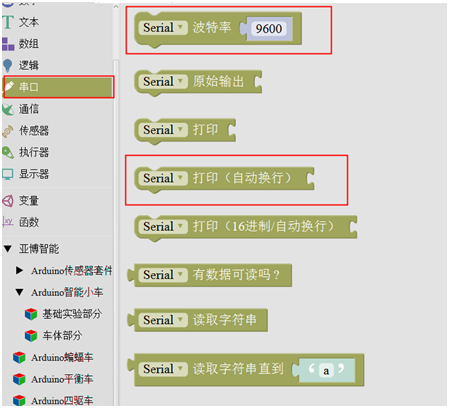

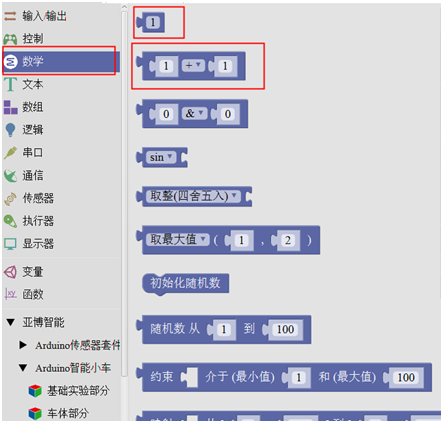

下面为用到的积木位置。
2、实验验证:

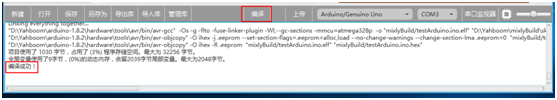

a、拼接好后,选择如上图上面的编译按钮,等待编译完成后,下面框中会提示编译成功,如果提示编译失败则是积木拼接有问题导致。
b、编译完成后,如下图选择Arduino/Genuino Uno, 端口号选择对应的板子的端口号。
c、配置完成后,选择下图中上传按钮,等待下面框中提示 上传成功。当我们用手摸着热敏电阻时,可以看见灯缓慢的变亮,松开手后,灯又更缓慢的变暗了。我们还可以可以通过液晶显示屏看光敏电阻阻值的变化。同学们可以自己动手实践下,试试效果。
