二、液晶显示超声波避障实验

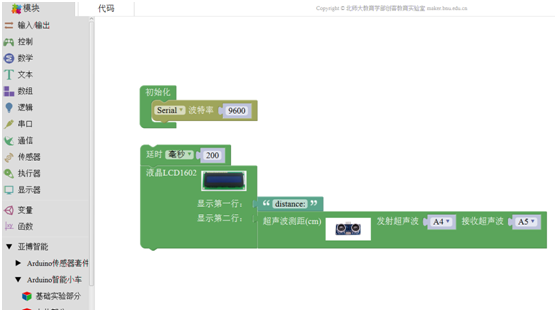

按照如下图拼接积木：

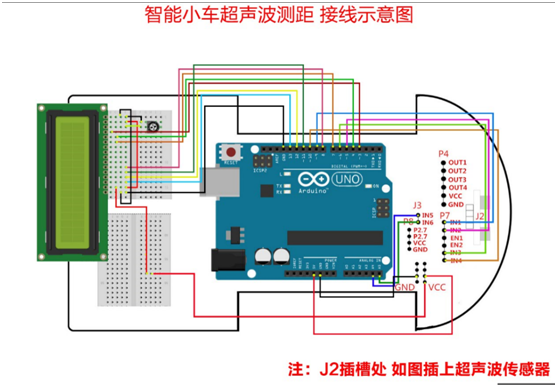

实物接线图：

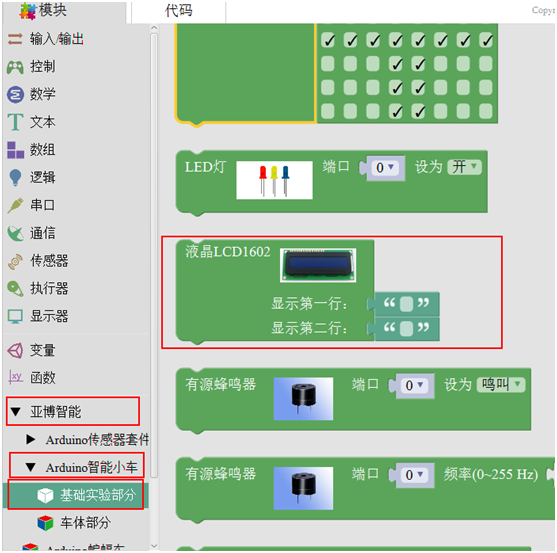

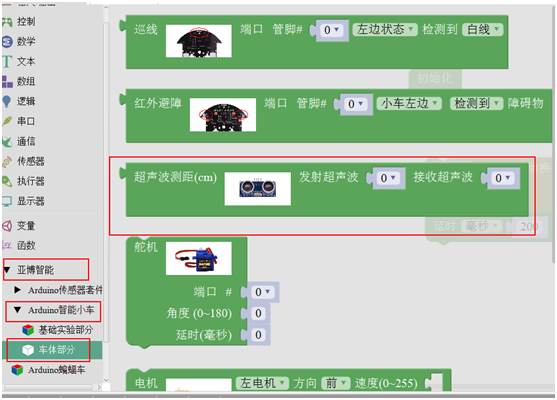

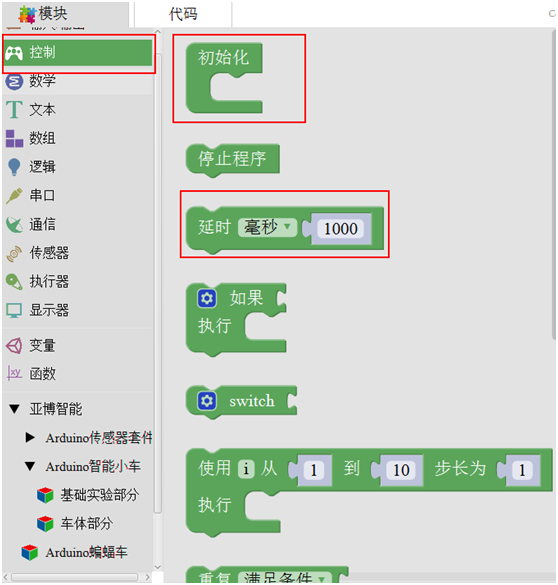

1、实验积木：
下面为用到的积木位置。
2、实验验证：

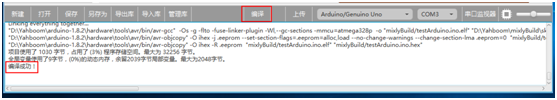

a、拼接好后，选择如上图上面的编译按钮，等待编译完成后，下面框中会提示编译成功，如果提示编译失败则是积木拼接有问题导致。
b、编译完成后，如下图选择Arduino/Genuino Uno, 端口号选择对应的板子的端口号。
c、配置完成后，选择下图中上传按钮，等待下面框中提示 上传成功。当小车前面有障碍物时，就可以看到液晶显示障碍物的距离了。同学们可以自己动手实践下，试试效果。
