4.智能小车按键启动和蜂鸣器报警实验

您当前位置: 首页 > Smartduino智能小车 > 图形化编程(Mixly)

程序下载

智能小车按键启动和蜂鸣器报警.mix  点击下载

四、智能小车按键启动和蜂鸣器报警实验

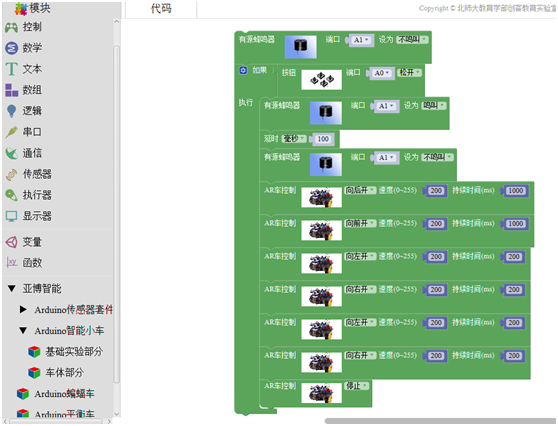

按照如下图拼接积木:

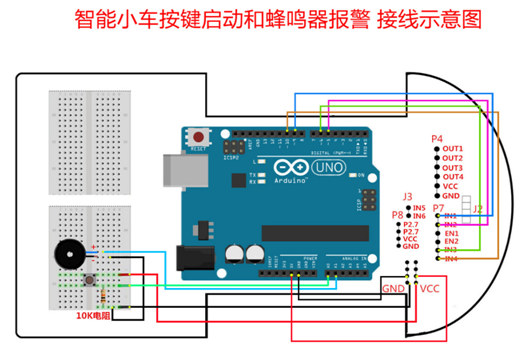

实物接线图:



1、实验积木:

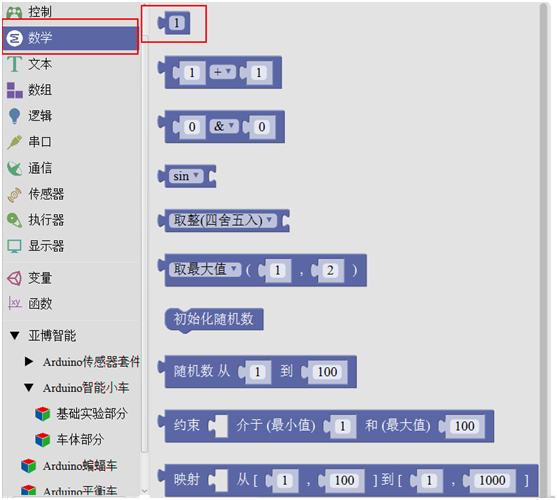

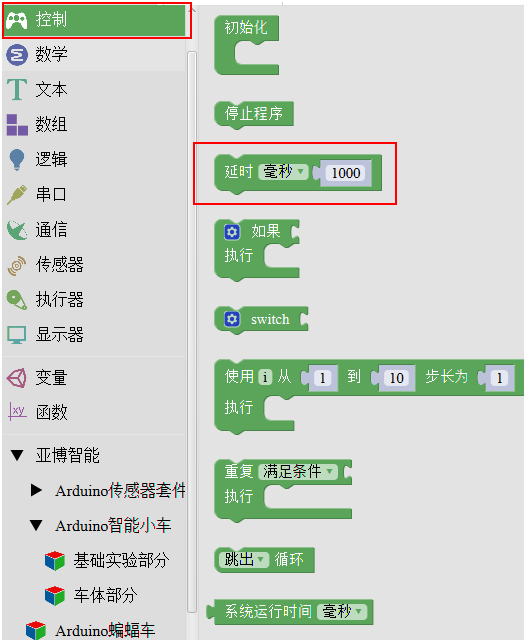

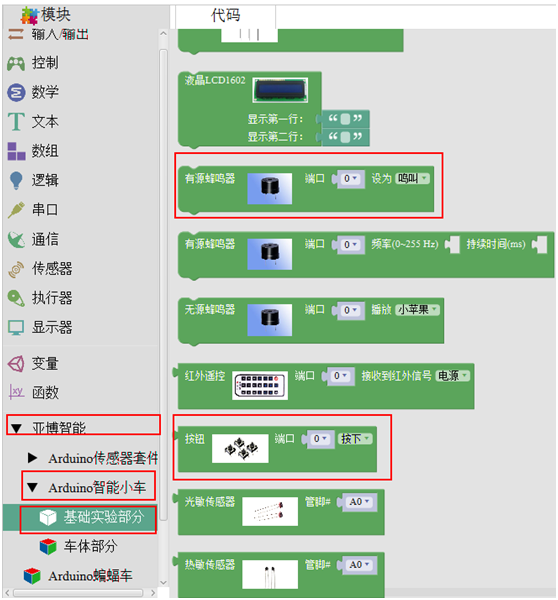

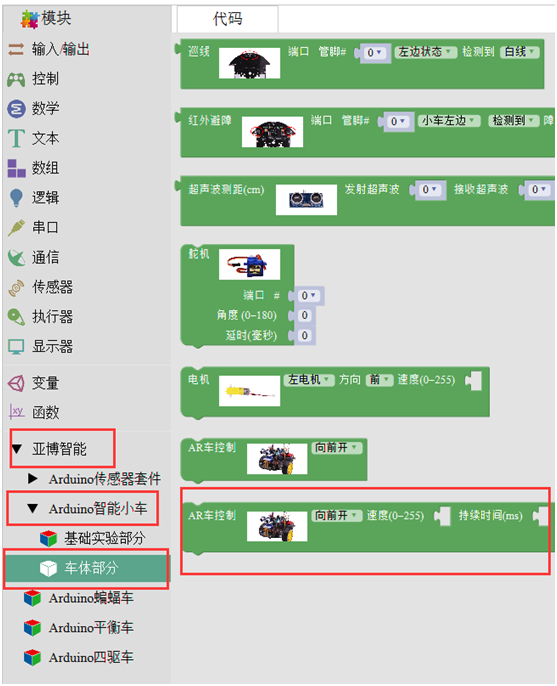

下面为用到的积木位置。








2、实验验证:

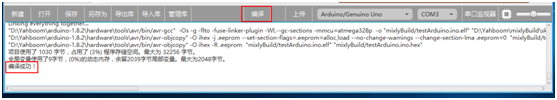

a、拼接好后,选择如上图上面的编译按钮,等待编译完成后,下面框中会提示编译成功,如果提示编译失败则是积木拼接有问题导致。

b、编译完成后,如下图选择Arduino/Genuino  Uno,端口号选择对应的板子的端口号。


c、配置完成后,选择下图中上传按钮,等待下面框中提示 上传成功。当按键按下后蜂鸣器发出滴的一声,小车开始后退一下,前进一下,向左旋转,向右旋转。同学们可以自己动手实践下,试试效果。
