4.智能小车按键启动和蜂鸣器报警实验

您当前位置: 首页 > Smartduino智能小车 > 图形化编程(Scratch3.0)

智能小车按键启动和蜂鸣器报警实验.sb3  点击下载

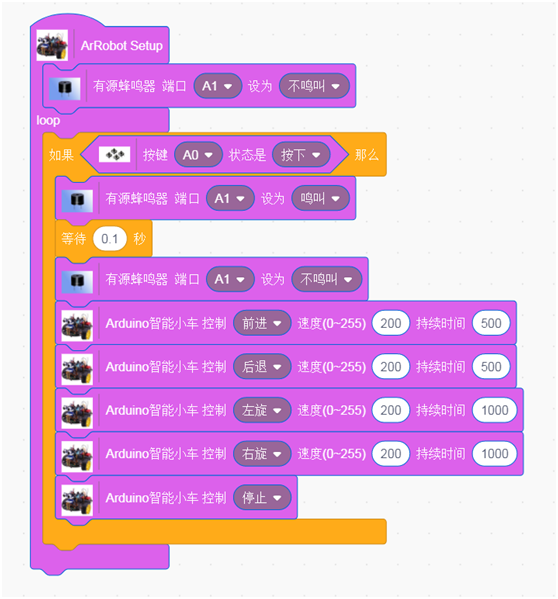

按照如下图拼接积木:

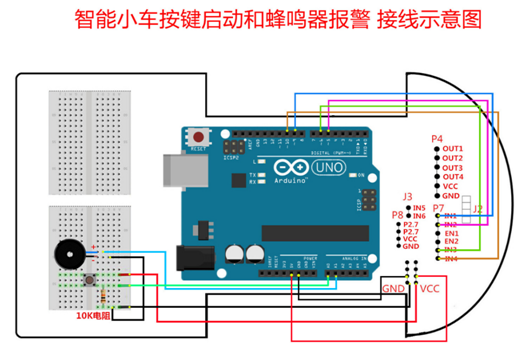

实物接线图:


1、实验积木:

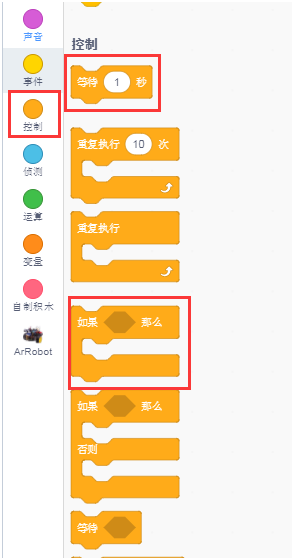

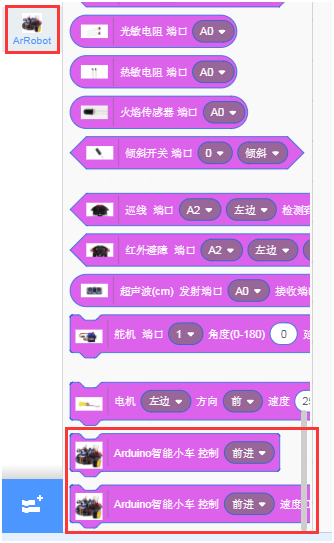

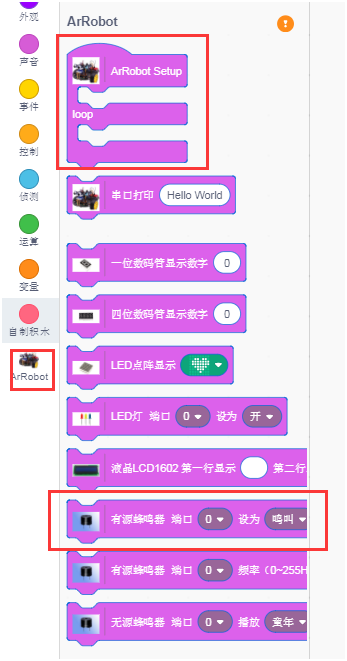

下面为用到的积木位置。






2、实验验证:



a、拼接好后,切换“代码模式”image.png,选择正确的串口号。




c、上传成功后,当按键按下后蜂鸣器发出滴的一声,小车开始后退一下,前进一下,向左旋转,向右旋转。同学们可以自己动手实践下,试试效果。
