14.数码管实验

您当前位置: 首页 > Smartduino智能小车 > 图形化编程(Scratch3.0)

数码管.sb3  点击下载

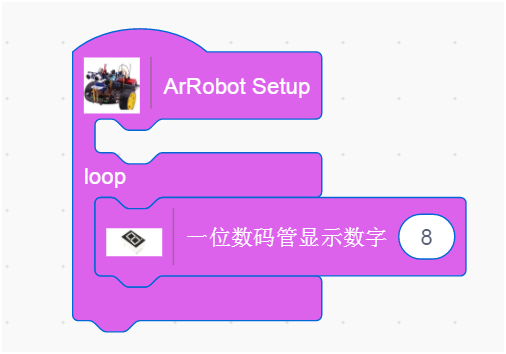

按照如下图拼接积木:


元器件清单:八段数码管*1 220Ω直插电阻*8面包板*1 面包板跳线*1 扎。

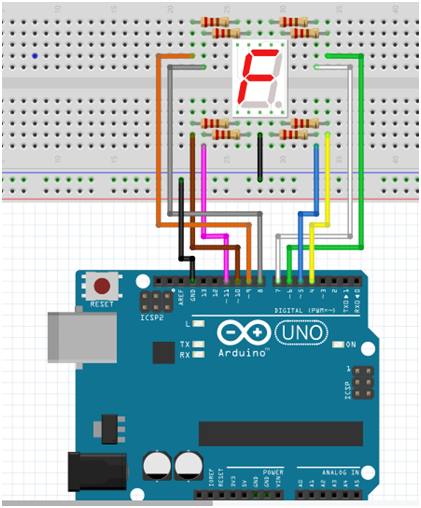

实物接线图:


1、实验积木:

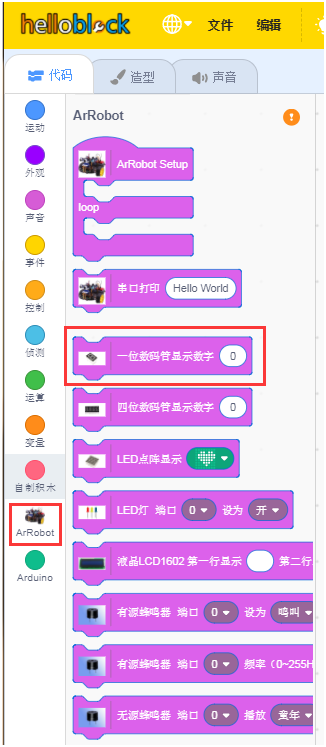

下面为用到的积木位置。




2、实验验证:



a、拼接好后,切换“代码模式”image.png,选择正确的串口号。




c、上传成功后,我们就可以看到数码管上亮起了数字8,这个部分接线比较复杂,当上传程序后如果数码管没有显示,同学们就要再检查一下自己的接线哦。同学们可以自己动手实践下,试试效果。
