10.感热灯实验

您当前位置: 首页 > Smartduino智能小车 > 图形化编程(Scratch3.0)

感热灯.sb3  点击下载

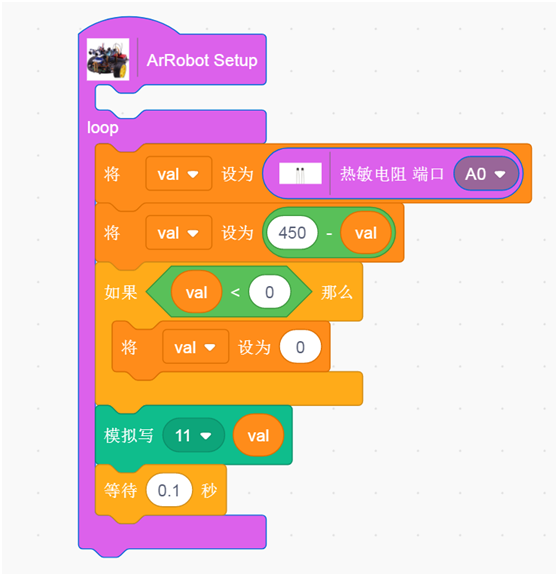

按照如下图拼接积木:


实验器件:蜂鸣器*1、光敏电阻*1、220Ω电阻*1 面包板*1 和面包板跳线*1 扎。

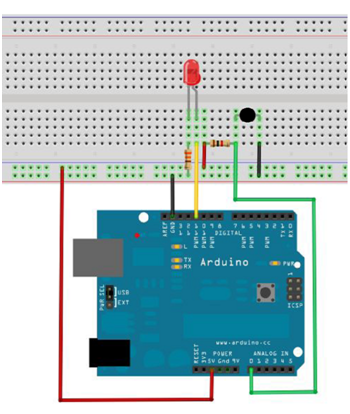

实物接线图:




1、实验积木:

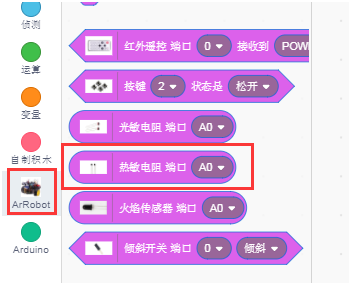

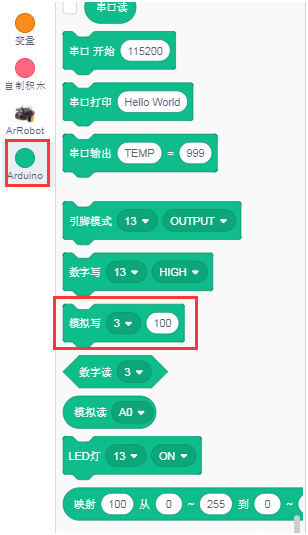

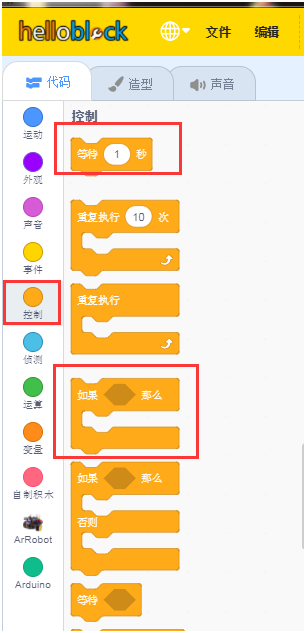

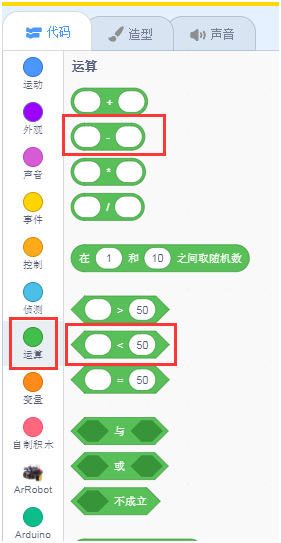

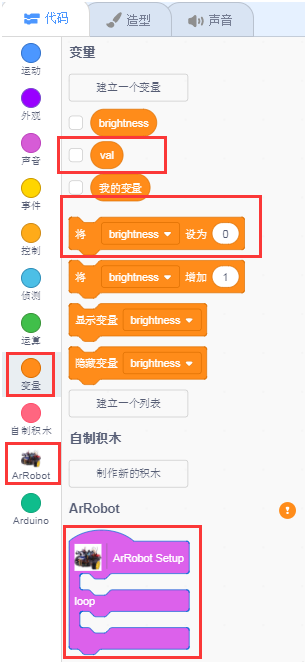

下面为用到的积木位置。














2、实验验证:



a、拼接好后,切换“代码模式”image.png,选择正确的串口号。




c、上传成功后,当我们用手摸着热敏电阻时,可以看见灯缓慢的变亮,松开手后,灯又更缓慢的变暗了。同学们可以自己动手实践下,试试效果。
