MicArray接线说明

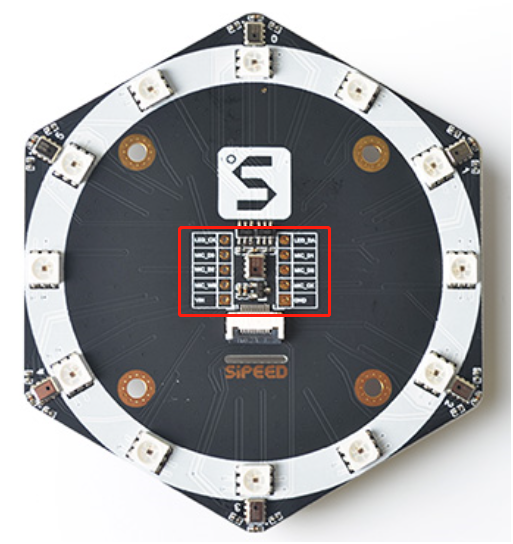

1.先将10pin杜邦线连接到MicArray麦克风阵列的排针上，最好按照顺序插入，方便认出每根线对应的符号。

2.按照以下连接方式来连接

MicArray—-MaixBit         MicArray—-MaixBit

LED_CK------IO25           LED_DA--------IO24

MIC_D0------IO23           MIC_D1--------IO22

MIC_D2------IO21           MIC_D3--------IO20

MIC_WS------IO19           MIC_CK--------IO18

VIN---------5V             GND-----------GND

3.接入显示屏

示例程序

1.把以下程序代码复制到MaixPy IDE中,并且连接芯片后运行程序。

from Maix import MIC_ARRAY as mic
import lcd

lcd.init()
mic.init()

while True:
    imga = mic.get_map()
    b = mic.get_dir(imga)
    a = mic.set_led(b,(0,0,255))
    imgb = imga.resize(160,160)
    imgc = imgb.to_rainbow(1)
    a = lcd.display(imgc)
mic.deinit()

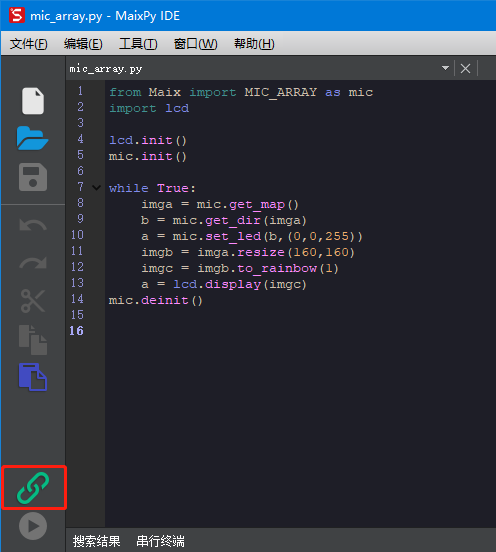

2.点击上图中连接按钮，连接到开发板上。再点击运行按钮即可。

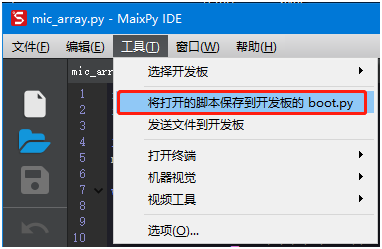

如果想开机自动运行此程序，则需要把程序保存到开发板的boot.py。

示例程序演示视频

https://www.bilibili.com/video/av37058760

硬件资料下载地址

https://cn.dl.sipeed.com/MAIX/HDK/Sipeed-R6%2B1_MicArray/
