炫彩风车

1.学习目标

本次课程我们主要学习如何通过MakeCode图形化编程，让摇头风扇以不同的速度转动，同时micro:bit点阵上显示风车转动的动态画面，RGB灯切换不同的颜色。

2.积木搭建

积木搭建步骤详见资料中【组装课程】--【摇头风扇】的安装图纸或者积木安装画册。

3.电机接线

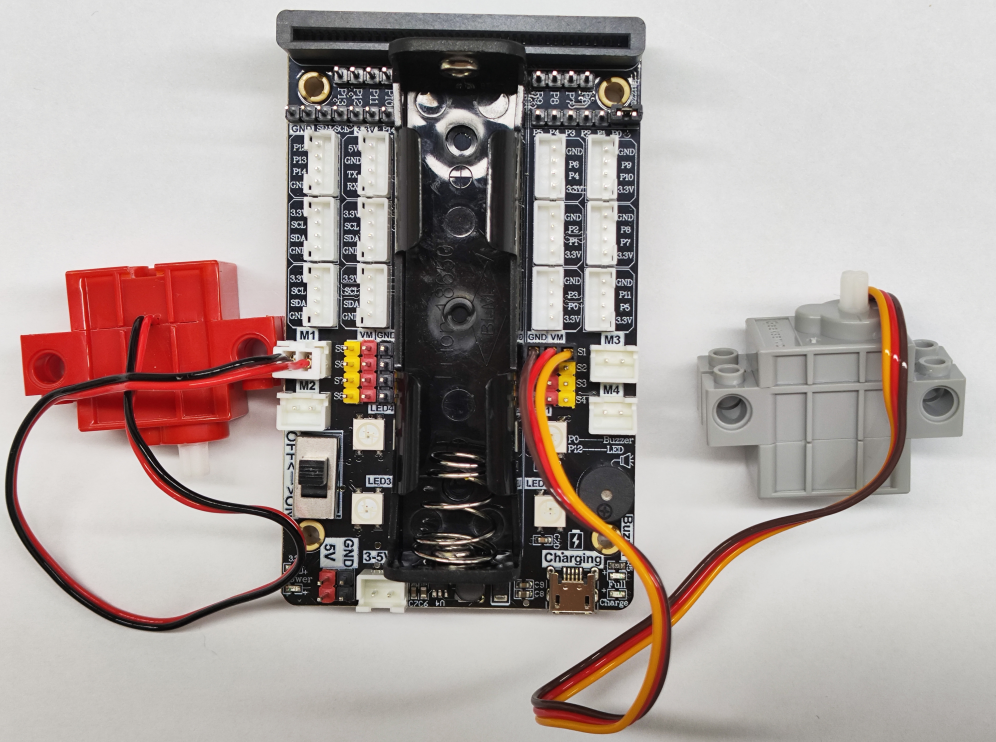

积木电机接线插入Super:bit扩展板M1接口，黑色接线插入靠近电池的一侧。

积木舵机接线插入Super:bit扩展板S1接口，舵机橙色接线插入S1的黄色引脚处。

如下图所示：

4.编程

方式一 在线编程：

首先将micro:bit通过USB数据线连接电脑，电脑会弹出一个U盘，点击U盘里的网址: https://makecode.microbit.org/进入编程界面。然后，添加亚博智能软件包https://github.com/YahboomTechnology/SuperBitLibV2，即可进行编程。

方式二 离线编程：

打开离线编程软件MakeCode，进入编程界面。点击【新建】然后添加亚博智能软件包https://github.com/YahboomTechnology/SuperBitLibV2，即可进行编程。

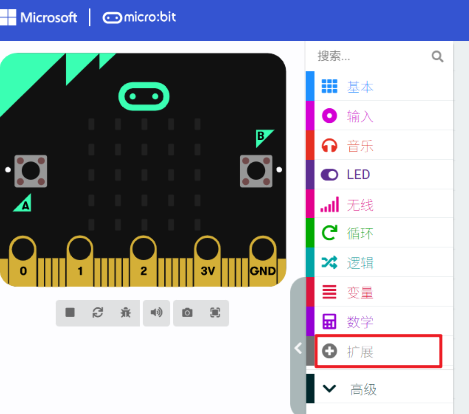

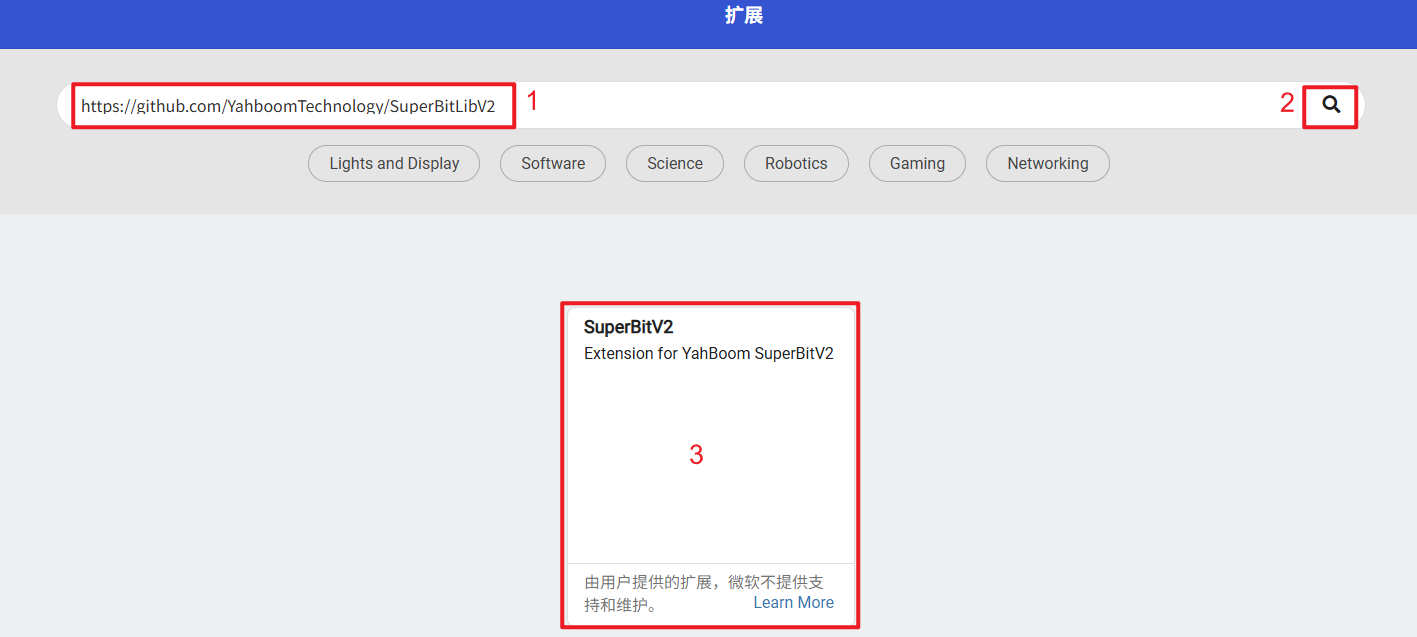

4.1 添加扩展包

4.2 所用积木

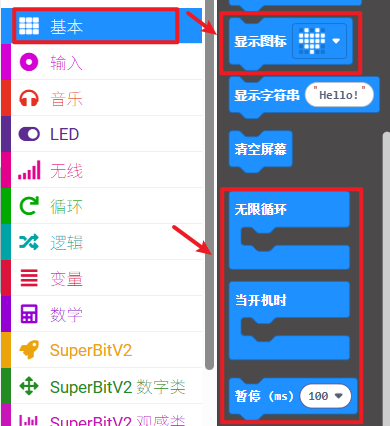

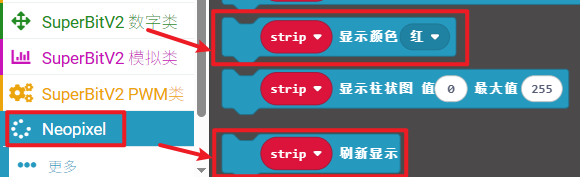

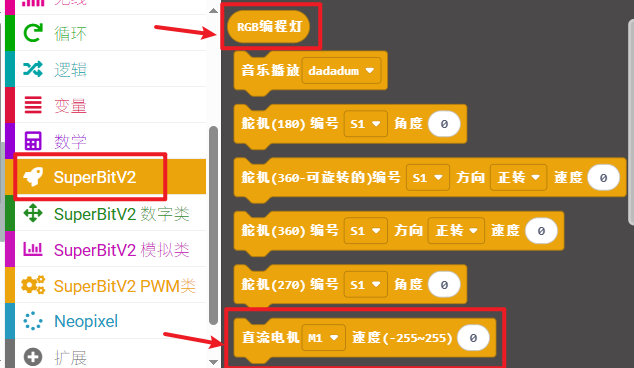

本次编程所需积木块的位置如下图所示。

4.3 组合积木

汇总程序如下图所示。

也可以直接打开本实验提供的 microbit-炫彩风车.hex 文件拖进打开网址的浏览器，则会自动打开本工程源码的程序图

5.实验现象

程序下载成功以后，打开电源开关，micro:bit点阵上会显示笑脸图案。然后摇头风扇开始以不同的速度转动，速度50转动1秒-> 速度100转动1秒-> 速度150转动1秒-> 速度200转动1秒-> 速度255转动2秒，并以这样的状态保持循环。同时我们可以看到micro:bit点阵上会显示动态风车转动的图案， RGB也会切换不同的颜色。

如果需要重新开始请按下micro:bit主板背后的复位键。
