手机APP遥控教程

1.手机扫码安装APP

Android系统用户请打开Google Play应用商店搜索【MakerControl】，或者打开手机浏览器，扫描下方二维码，下载并安装【MakerControl】APP。

IOS系统用户请打开App store应用平台搜索【MakerControl】，或者打开扫码器，扫描下方二维码，下载并安装【MakerControl】APP。

如果手机里已经安装了最新版的【MakerControl】APP则不需要再次安装。

2.启动RDK X5 ROBOT

产品中提供的TF卡中已经默认包含镜像系统，将TF卡安装至RDK X5 ROBOT中即可正常开机，无需重新配置镜像。 打开RDK X5 ROBOT机器人电源开关，1分钟左右可以听到蜂鸣器滴滴滴三声，表示系统正常启动，此时可以看到OLED显示的信息。

系统用户名：root密码：yahboom

3.连接RDK X5 ROBOT

RDK X5 ROBOT出厂系统自带发射热点信号【RDK-X5-ROBOT】，可以先使用手机连接RDK-X5-ROBOT的热点信号组成局域网，热点密码12345678。或者将RDK-X5-ROBOT与手机都连接到同一个路由器组成局域网。

3.1 选择设备

注：RDK-X5-ROBOT与ROSMASTER X3使用同一个APP，所以在选择机器人时选择ROSMASTER X3。

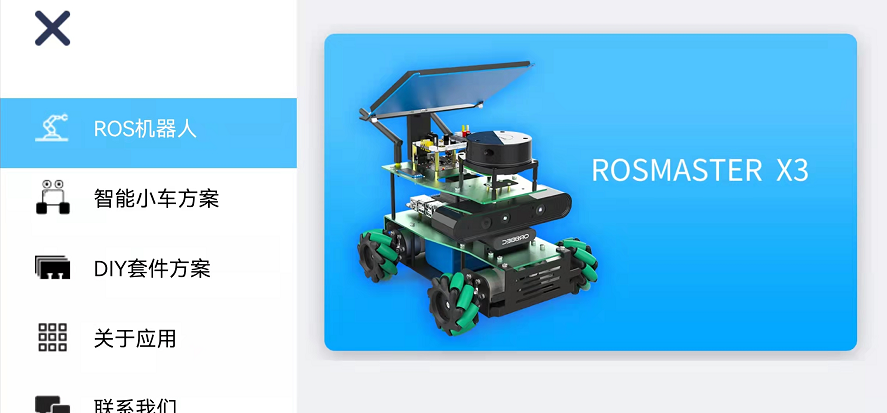

首次打开【MakerControl】APP，需要选择【ROS机器人】中的【ROSMASTER X3】设备。

3.2 建立网络连接

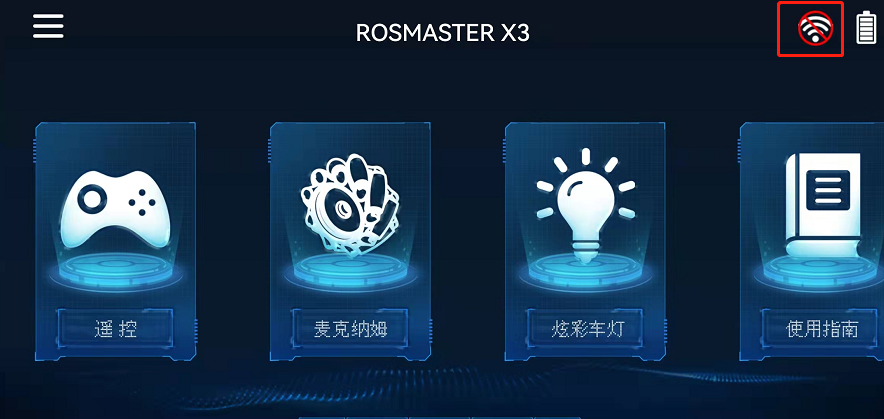

在IP一栏填写RDK-X5-ROBOT机器人中OLED显示的IP地址，Port和Video一栏使用默认参数即可，点击【连接】，连接成功之后将自动跳转到主控制界面，同时右上角的WiFi图标不再出现禁止符号。

注意：连接设备前，请确认手机连接了RDK-X5-ROBOT热点信号，或者手机与RDK-X5-ROBOT机器人连接到相同的路由器上。而且已经启动了app控制程序（出厂系统默认开机启动app控制程序）。

4.APP功能介绍

APP主界面总共分为三个模块，每个模块都对应不同的功能。

4.1 遥控

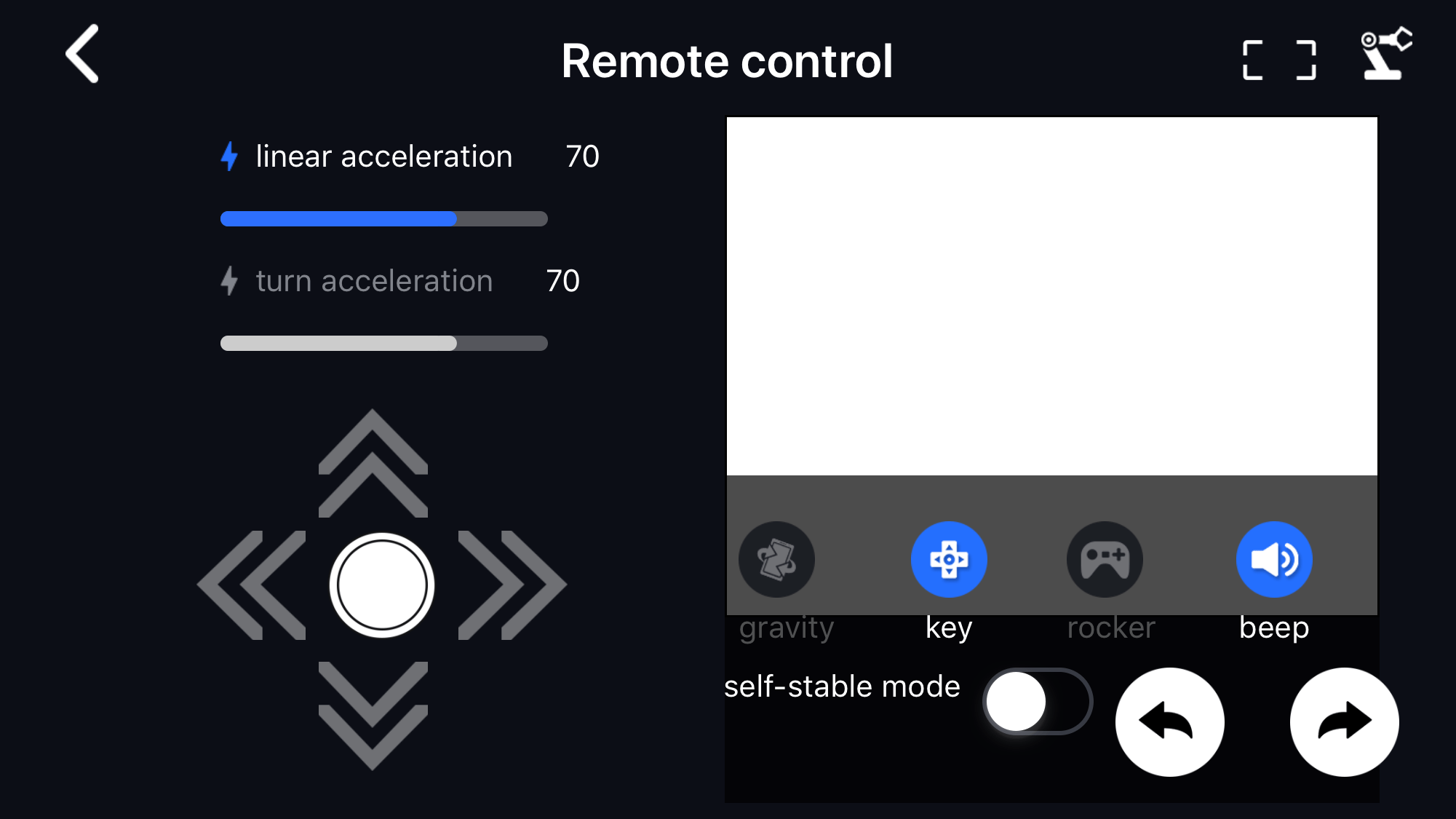

在主界面点击【遥控】图标，会出现以下界面。

Part 1. 左边的控制控件：上方可以调节机器人运行的直线速度和转弯速度，下方可以控制机器人完成前进后退、向左向右和停止。

Part 2. 中间的摄像头显示画面：可以看到RDK-X5-ROBOT前方画面，画面支持放大/缩小。画面左上角显示的是当前摄像头的帧率。

Part 3. 右边的上方按钮控制：可以选择三种控制方式，包括重力感应，按键控制，摇杆控制，最后一个按钮按下可控制蜂鸣器鸣笛，松开手蜂鸣器关闭。机械臂版本可点击机械臂图标打开机械臂控制界面。

Part 4. 自稳模式：开启自稳模式，小车接收到停车指令，会立刻刹车停止，关闭自稳模式，小车接收到停止指令，会自由滑行后停止。

Part 5. 右边下方两个按钮控制机器人左旋和右旋。

Part 6. 全屏显示：可隐藏所有控件进入全屏显示摄像头画面。

4.2 麦克纳姆

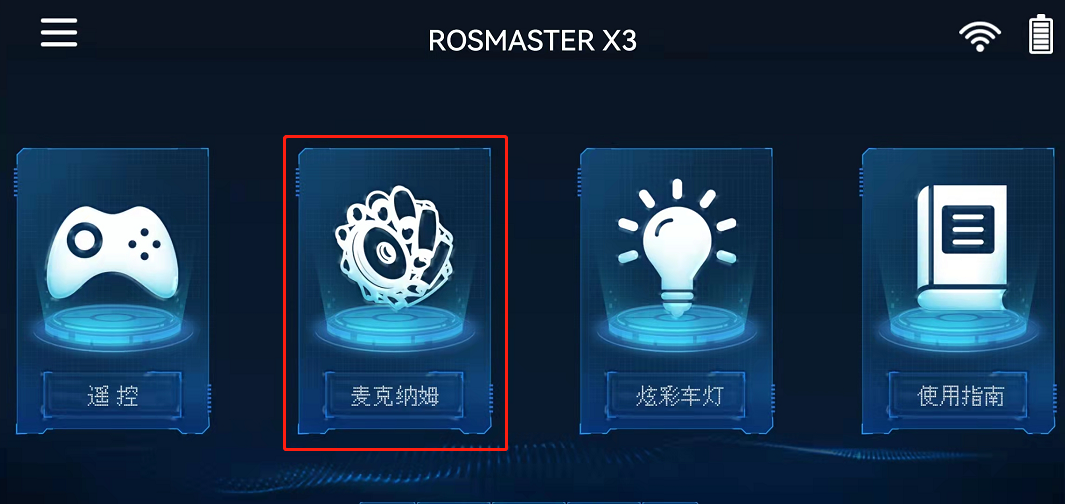

在主界面点击【麦克纳姆】图标，会出现以下界面。（此部分为麦克纳姆轮车型专有功能）

四个滑竿代表了机器人四个轮子，中间为停止，向左滑动轮子反转，向右滑动轮子正转，滑动后，选择【更新速度】，机器人会更新速度，轮子会转动，打开【拖动更新开关】，滑动滑竿立即更新机器人轮子的速度，点击【全部归零】，机器人停止动作，建议测试时先垫起来机器人，确定无误在放在地上看是否为你想要的运动方式。最下方两个白色按钮为控制机器人左旋右旋。

中间表盘（从上至下）： 1.X:X轴方向速度；2.Y:Y轴方向速度；3.Z:Z轴方向速度。

4.3 炫彩车灯

注：此部分功能暂不支持RDK-X5-Robot。

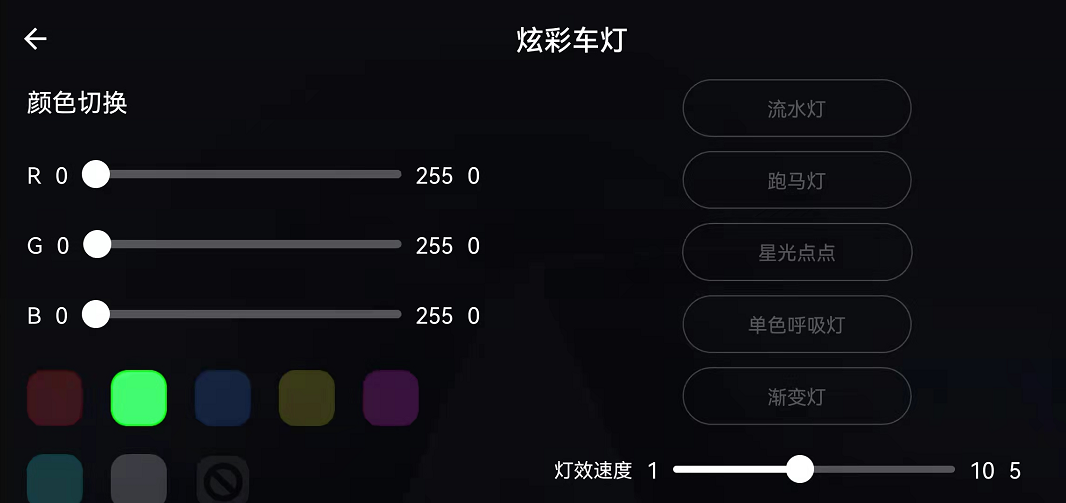

在主界面点击【炫彩车灯】图标，会出现以下界面。

炫彩车灯总共分为三部分。

Part 1. 左上部分【颜色切换】：此功能可以实时修改灯条的RGB颜色，直接拖动【R】【G】【B】的拖动条，就可以看到Rosmaster尾部的RGB灯条实时变化炫酷灯效。

Part 2. 左下部分【固定颜色切换】：此功能可以让RGB灯条显示红色、绿色、蓝色、黄色、紫色、青色、白色、关闭。同时还可以调节单色呼吸灯的颜色。

Part 3. 右边【炫酷特效】：每次点击一个按钮都会展示特定的特效，分别有流水灯、跑马灯、星光点点、单色呼吸灯、渐变灯功能，再次点击改按钮退出特效；底下的拖动条可以改变灯光特效的速度，默认为5，最快为1，最慢为10。
