5、LCD显示实验

5、LCD显示实验5.1、实验目标5.2、实验过程5.3、实验效果5.4、实验总结

5.1、实验目标

本节课主要学习microPython控制LCD显示屏的功能。

本次实验的参考代码路径为：CanMV\03-Hardware\lcd.py

5.2、实验过程

模块的出厂固件已经集成LCD显示屏模块，如果下载过其他固件，请烧录回出厂固件再进行实验。

直接导入lcd和time。


import lcd
import time

初始化lcd显示屏。


xxxxxxxxxx
lcd.init()

把屏幕设置为蓝色背景，在屏幕左上角显示“Hello Yahboom”。


xxxxxxxxxx
lcd.clear(lcd.BLUE)
lcd.rotation(0)
lcd.draw_string(30, 30, "Hello Yahboom", lcd.WHITE, lcd.BLUE)
time.sleep(1)

其中，lcd.clear(color)的参数color为设置颜色，可选BLACK（黑色）、NAVY（藏青色）、DARKGREEN（墨绿色）、DARKCYAN（深青色）、MAROON（褐红色）、PURPLE（紫色）、OLIVE（橄榄色）、LIGHTGREY（浅灰色）、DARKGREY（深灰色）、BLUE（蓝色）、GREEN（绿色）、CYAN（青色）、RED（红色）、MAGENTA（品红色）、YELLOW（黄色）、WHITE（白色）、ORANGE（橘黄色）、GREENYELLOW（黄绿色）、PINK（粉红色）。

lcd.rotation(dir)的参数dir为设置旋转方向，dir=0为正面显示，dir=1表示屏幕顺时针旋转90度，dir=2表示屏幕顺时针旋转180度，dir=3表示屏幕顺时针旋转270度。

lcd.draw_string(x, y, "contents", color_text, color_background)的参数x，y表示文字的开始坐标，“contents”表示显示的字符串，color_text表示字符串的显示颜色，color_background表示字符串背景颜色。

time.sleep(1)表示延迟1秒，保证有足够时间显示内容。

清空屏幕内容，并把屏幕按顺时针方向转90度，然后显示字符串内容。


xxxxxxxxxx
lcd.clear(lcd.BLUE)
lcd.rotation(1)
lcd.draw_string(30, 30, "Hello Yahboom", lcd.WHITE, lcd.BLUE)
time.sleep(1)

然后将屏幕按顺时针方向再转90度，也就是与原始方向相差180度，并显示字符串内容。


xxxxxxxxxx
lcd.clear(lcd.BLUE)
lcd.rotation(2)
lcd.draw_string(30, 30, "Hello Yahboom", lcd.WHITE, lcd.BLUE)
time.sleep(1)

然后将屏幕按顺时针方向再转90度，也就是与原始方向相差270度，并显示字符串内容。


xxxxxxxxxx
lcd.clear(lcd.BLUE)
lcd.rotation(3)
lcd.draw_string(30, 30, "Hello Yahboom", lcd.WHITE, lcd.BLUE)
time.sleep(1)

最后将屏幕恢复默认角度，并在中间显示字符串。


xxxxxxxxxx
lcd.clear(lcd.BLUE)
lcd.rotation(0)
lcd.draw_string(100, 100, "Hello Yahboom", lcd.WHITE, lcd.BLUE)
time.sleep(1)

5.3、实验效果

将K210模块通过microUSB数据线连接到电脑上，CanMV IDE点击连接按钮，连接完成后点击运行按钮，运行例程代码。也可以将代码作为main.py下载到K210模块上运行。

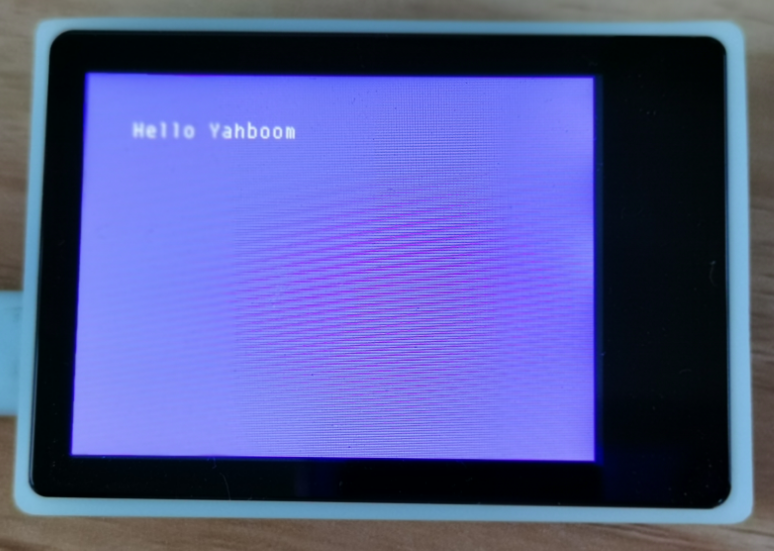

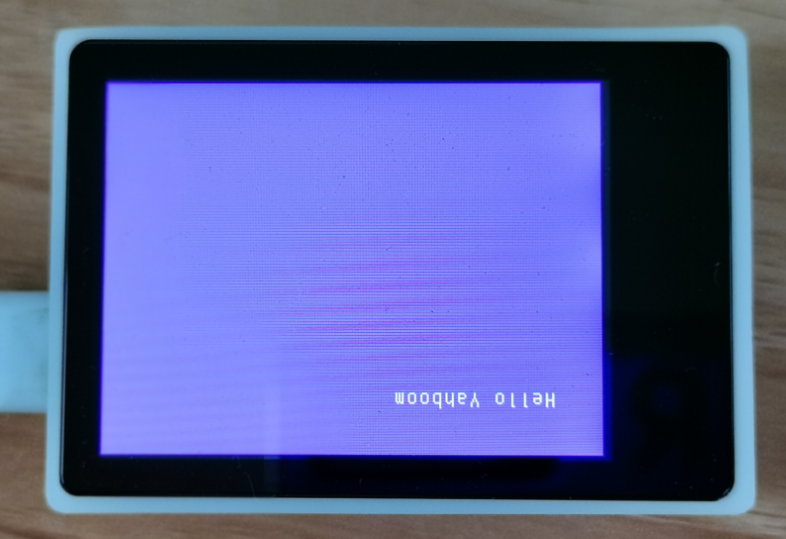

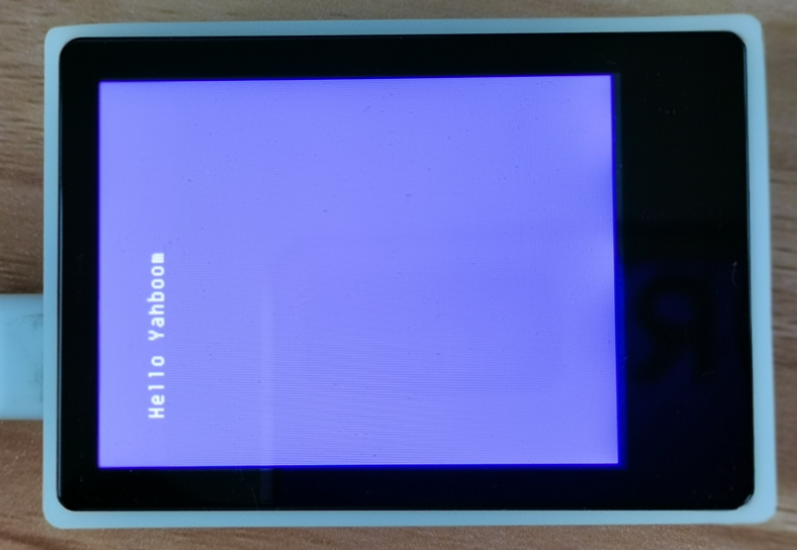

可以看到屏幕蓝色背景，并且左上角显示“Hello Yahboom”字符串，一秒后屏幕顺时针旋转90度，再过一秒顺时针旋转到180度，再过一秒顺时针旋转到270度，最后恢复正面显示，并在中间显示“Hello Yahboom”字符串。

5.4、实验总结

使用CanMV IDE，搭配出厂固件写好的MicroPython语法，初始化LCD显示屏比较简单，屏幕不仅可以修改背景颜色，而且可以写入自定义字符串，还能旋转显示。
