六、抢答器实验

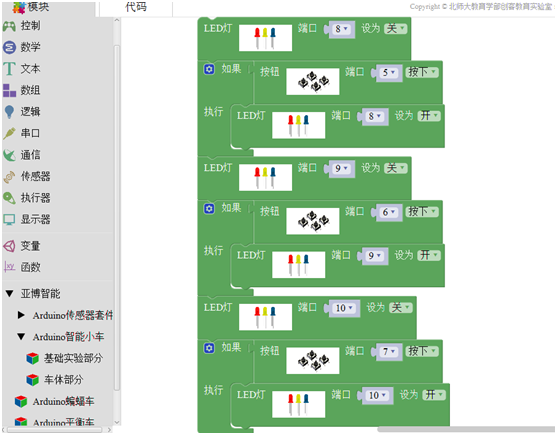

按照如下图拼接积木：
![DC`E(8HF8)V%]HQSTK8FG32.png](/Public/ueditor/php/upload/image/20171018/1508314954441678.png "1508314954441678.png")
元器件清单：按键开关*3、直插LED*3、220Ω电阻*3、10KΩ电阻*3 、面包板*1、面包板跳线*1 扎。

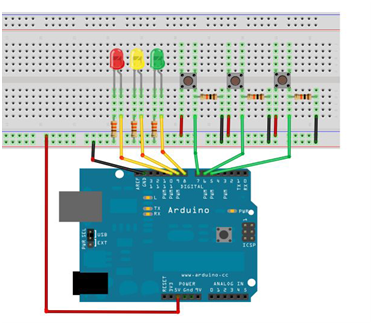

实物接线图：
1、实验积木：

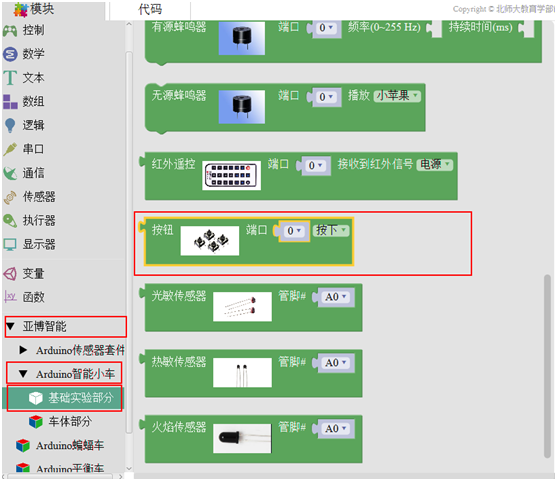

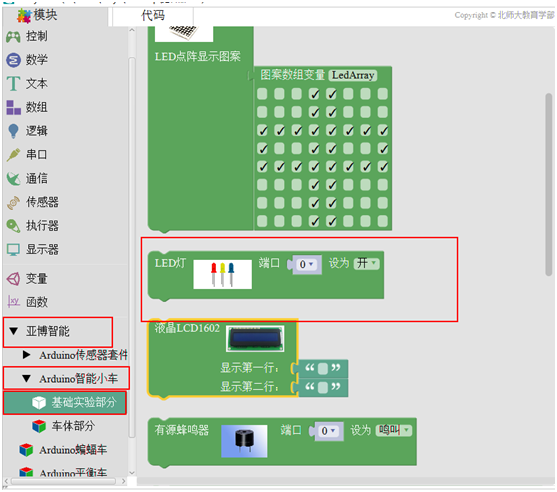

下面为用到的积木位置。
![9~}CHYGYB]Y$_%FV5J9O~}E.png](/Public/ueditor/php/upload/image/20171018/1508314982504160.png "1508314982504160.png")
![CZ2KP@H_0`MC[GTRFO_XX]D.png](/Public/ueditor/php/upload/image/20171018/1508314989747806.png "1508314989747806.png")
2、实验验证：

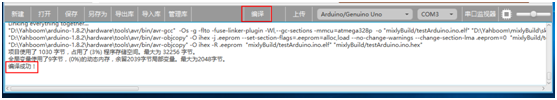

a、拼接好后，选择如上图上面的编译按钮，等待编译完成后，下面框中会提示编译成功，如果提示编译失败则是积木拼接有问题导致。
b、编译完成后，如下图选择Arduino/Genuino Uno, 端口号选择对应的板子的端口号。
c、配置完成后，选择下图中上传按钮，等待下面框中提示 上传成功。我们就可以看到当按键按下，led灯亮起，当按键松开，led灯灭掉。当某个按键先按下，则对应的灯会先亮起，这就是抢答器的功能，同学们可以用这个功能来进行游戏，看谁能先按下，谁就先回答问题。同学们也可以自己动手实践下，试试效果。
