五、交通灯实验

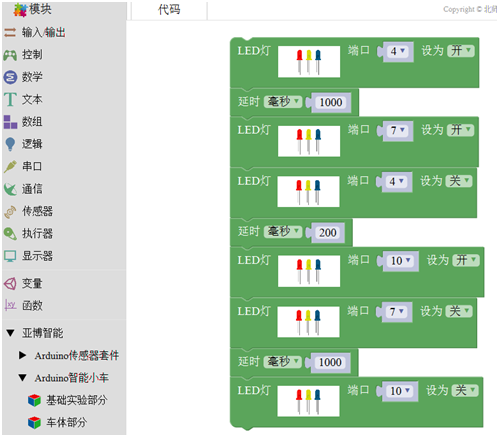

按照如下图拼接积木：
![LH1%[@X(]U])NZARC[_ZRXN.png](/Public/ueditor/php/upload/image/20171018/1508314685114292.png "1508314685114292.png")
元器件清单：直插LED*3 、220Ω电阻*3 、面包板*1 和面包板跳线*1 扎。

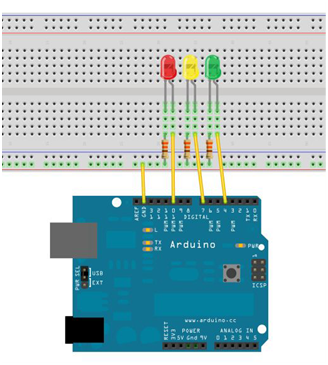

实物接线图：

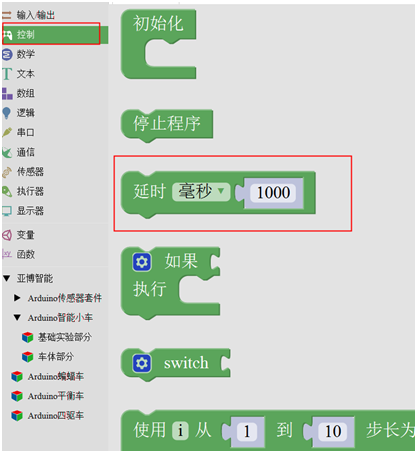

1、实验积木：

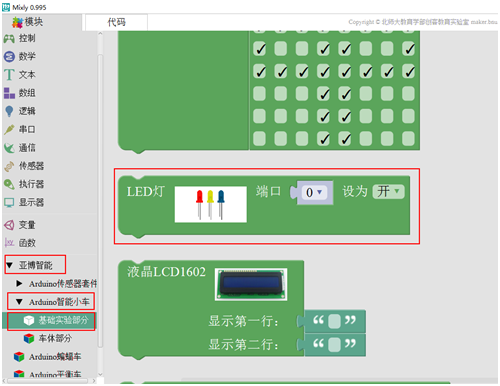

下面为用到的积木位置。
![GKDA`%B%JJH$]9EJZ(]HMU6.png](/Public/ueditor/php/upload/image/20171018/1508314701119576.png "1508314701119576.png")
2、实验验证：

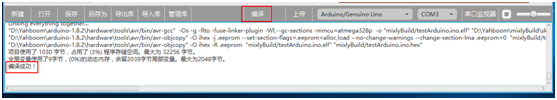

a、拼接好后，选择如上图上面的编译按钮，等待编译完成后，下面框中会提示编译成功，如果提示编译失败则是积木拼接有问题导致。
b、编译完成后，如下图选择Arduino/Genuino Uno, 端口号选择对应的板子的端口号。
![%6TEZXW3JY$OZKT[C0]8]SU.png](/Public/ueditor/php/upload/image/20171018/1508314733125859.png "1508314733125859.png")
c、配置完成后，选择下图中上传按钮，等待下面框中提示 上传成功。我们就可以看到红灯亮了一秒后，黄灯亮红灯灭，0.2秒后绿灯亮黄灯灭，一直依次由闪到灭，将红绿灯亮的时间延长后，就更像是红绿灯了。同学们可以自己动手实践下，试试效果。
