3.三极管8550和8050

三极管8550

8550是一种常用的普通三极管。

它是一种低电压,大电流,小信号的PNP型硅三极管

•集电极-基极电压Vcbo：-40V

•工作温度：-55℃ to +150℃

•和8050（NPN）相对

•主要用途：

•开关应用

•射频放大

$C}KIT@5)NFQ{Q[I7_1GKX04.png$

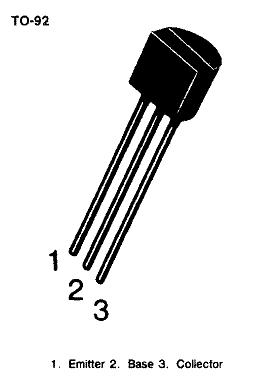

1脚=E（发射极，带箭头的那个）

2脚=B（基极，跟R13相接的那个）

3脚=C（集电极，与E相对的那个）

三极管8050

8050三极管是非常常见的NPN型晶体三极管，在各种放大电路中经常看到它，应用范围很广，主要用于高频放大。也可用作开关电路。

8050三极管引脚图：


8050三极管（TO-92封装）引脚图


8050三极管电路图

8050三极管参数：

类型:开关型;

极性:NPN;

材料:硅;

最大集电极电流(A):0.5A;

直流电增益:10to60;

功耗:625mW;

最大集电极-发射极电压(VCEO):25

特征频率:150MHz

PE8050硅NPN30V1.5A1.1W

3DG8050硅NPN25V1.5AFT=190*K

2SC8050硅NPN25V1.5AFT=190*K

MC8050硅NPN25V700mA200mW150MHz

CS8050硅NPN25V1.5AFT=190*K
