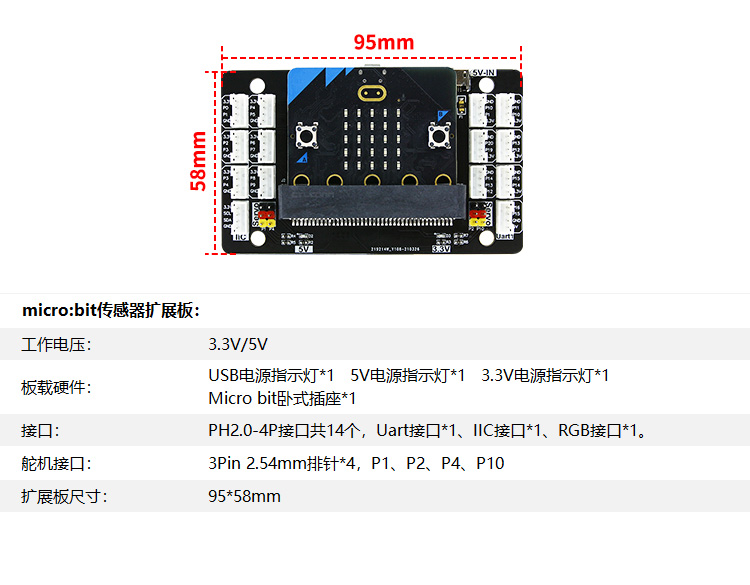

亚博 microbit 扩展板适用于 microbit V1.5、microbit V2，采用卧式的设计，和 microbit轻松插接。扩展板引出了 microbit 板子上的所有引脚，每两个引脚都扩展了一组电源接口，搭配 PH2.0 防反接插口，即插即用，无需单独供电，极大减少了反接的几率，保护主板和传感器模块，非常实用与方便。并且板载了总电源指示灯 D1、5V 电源指示灯 D2、3.3V 电源指示灯 D3，其中 5V、3.3V 电源分别有 1A 的过流保护，还专门设计了多个常用接口，例如：IC 接口、串行接口、舵机接口等。引脚功能标识清晰，使用非常方便，适合初学者的使用。

二、引脚说明

防反接板载 I/O

扩展板引出了 microbit 的所有板载 IO。每两个引脚搭配一组 VCC 和 GND，设计为一组

4PIN 的 PH2.0 防反接接口（部分引脚除外），极大的简化了电路，减少了反接的几率。

板载 LED

一个总电源指示灯 D1，一个 5V 电源指示灯 D2，一个 3.3V 电源指示灯 D3。

两个防反接 I2C 接口（其中一个在 P20、P19 接口处）

一个防反接 RGB 模块接口

一个串行接口

四个接舵机接口

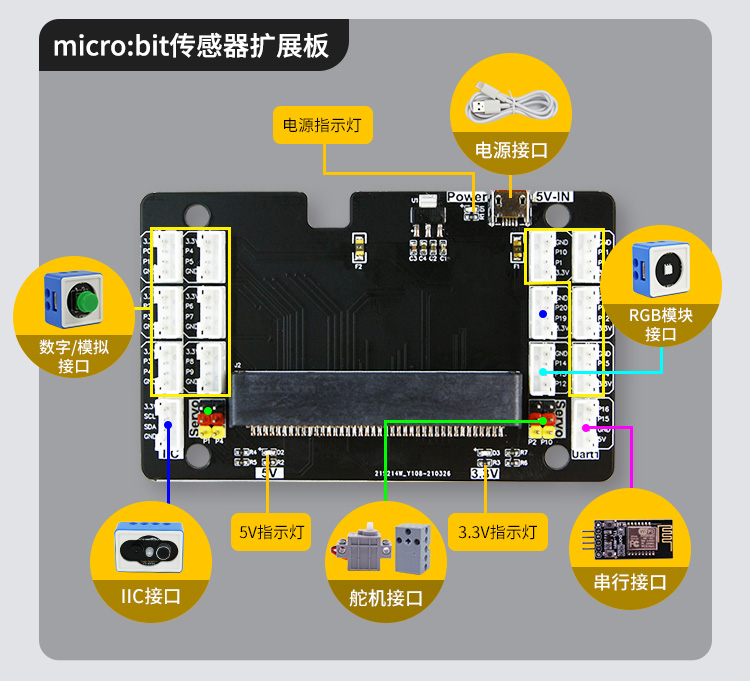

三、引脚功能分布图
