一、实验目的

本节课主要学习WiFi模块的连接网络的功能。

二、实验准备

1.实验元件

WiFi模块

2.元件特性

K210开发板自带的WiFi模块是ESP8285芯片模块，其实ESP8285还有更加热门的好兄弟ESP8266，ESP8285与ESP8266共享同一套SDK，ESP8285比ESP8266多了一片1MB FLASH芯片，并且是DOUT模式，所以固件编译和下载时需要设置为DOUT模式才可以下载；而且还多了两个IO口（GPIO9和GPIO10）可以供用户使用。除此之外，ESP8285还有其他特性，如：体积小、远距离传输、低功耗、可外接天线、耐高温、无线透传、串口转WiFi等。

3.硬件连接

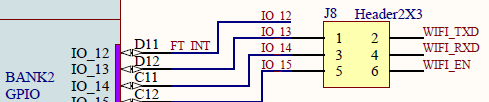

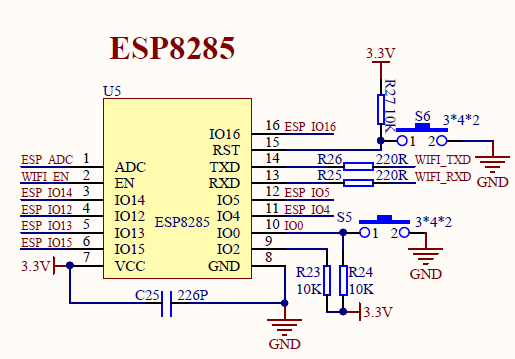

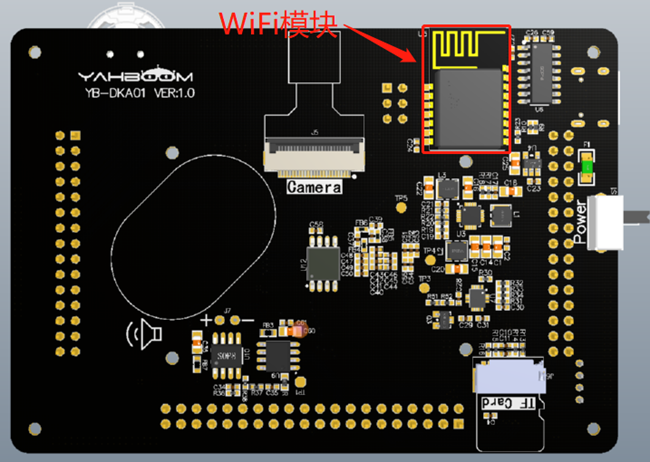

K210开发板出厂默认已经焊接好WiFi模块，WiFi模块与K210之间有三个跳线帽，如果插入跳线帽，则ESP8285的WIFI_TXD连接K210的IO13，WIFI_RXD连接IO14,WIFI_EN连接IO15，拔掉跳线帽则不通。

三、实验原理

WiFi模块内部集成一个ESP8285芯片，可以通过AT指令的方式连接搜索到的WiFi信号。通过K210的串口传输数据的功能，把串口助手接收到的数据传给WiFi模块，WiFi模块根据AT指令的内容，查找附近的WiFi信号，匹配密码，这样就可以连接到WiFi路由器上。

四、实验过程

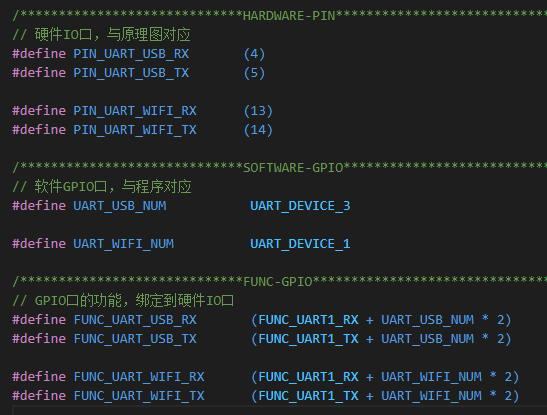

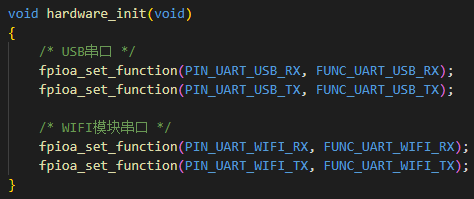

1.首先根据上面的硬件连接引脚图，K210的硬件引脚和软件功能使用的是FPIOA映射关系。IO4和IO5是K210开发板的USB串口引脚，所以也要初始化。USB串口使用的是串口3，而WiFi模块的串口使用的是串口1。

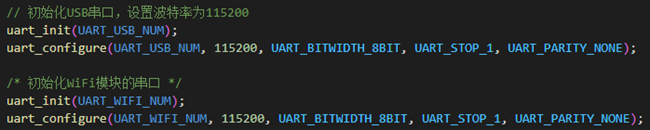

2.初始化串口的配置，波特率设置为115200，串口数据宽度为8位，停止位1位，不使用奇偶校验。

3.开机的时候发送“hello yahboom!”，提示已经开机完成。

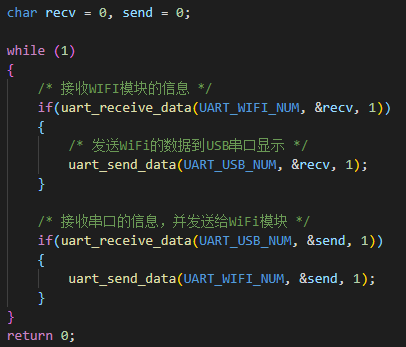

4.最后循环接收串口的数据，如果WiFi模块有数据传到K210芯片，K210会把数据通过串口传输到电脑上显示；如果电脑上的串口助手发送数据到K210芯片，K210也会把数据经过WiFi模块的串口发送给WiFi模块。

5.编译调试，烧录运行

把本课程资料中的wifi_AT复制到SDK中的src目录下，然后进入build目录，运行以下命令编译。

cmake .. -DPROJ=wifi_AT -G "MinGW Makefiles"

make

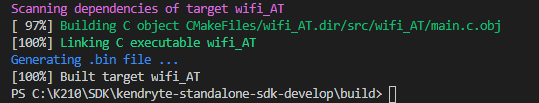

编译完成后，在build文件夹下会生成wifi_AT.bin文件。

使用type-C数据线连接电脑与K210开发板，打开kflash，选择对应的设备，再将程序固件烧录到K210开发板上。

五、实验现象

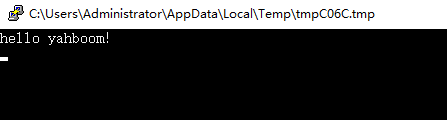

1.烧录完成固件后，系统会弹出一个终端界面，如果没有弹出终端界面的可以打开串口助手显示调试内容。

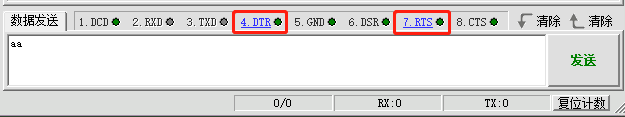

2.打开电脑的串口助手，选择对应的K210开发板对应的串口号，波特率设置为115200，然后点击打开串口助手。注意还需要设置一下串口助手的DTR和RTS。在串口助手底部此时的4.DTR和7.RTS默认是红色的，点击4.DTR和7.RTS，都设置为绿色，然后按一下K210开发板的复位键。

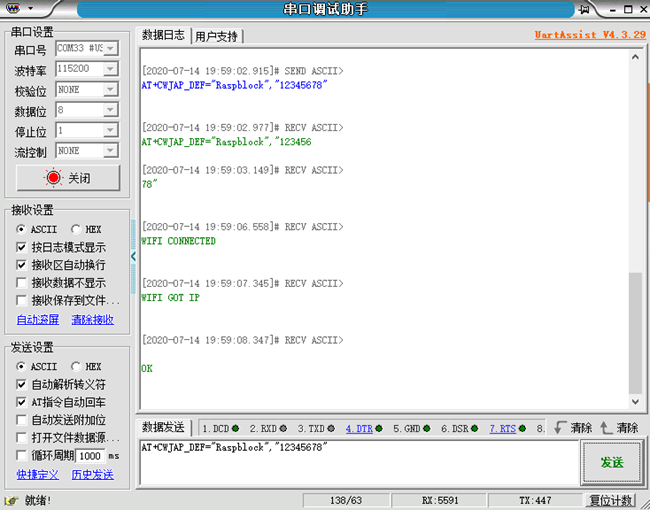

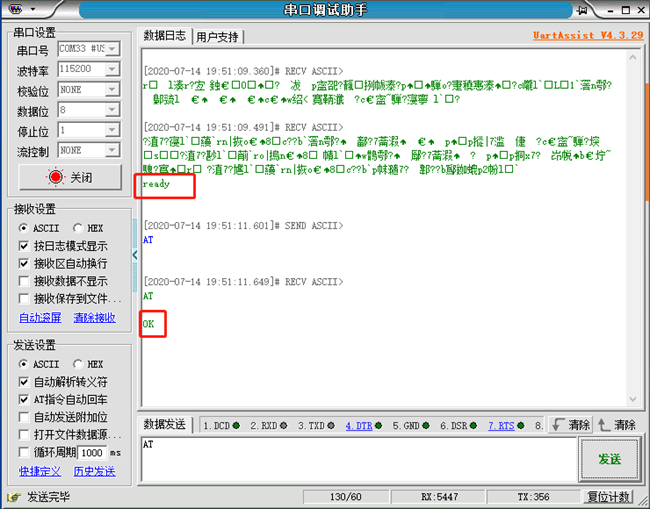

3.从串口助手，可以接收到hello yahboom!的欢迎语。然后按一下WiFi模块的复位键，可以看到一大串乱码，这个不用管，只要看到ready字符则表示WiFi模块正常。然后在底部输入AT字符，然后点击发送，串口助手会显示OK。如果没有接收到OK，请确认发送设置中的参数为ASCII，自动解析转义符，AT指令自动回车。
