3.2 点亮RGB灯

一、实验目的

本节课主要学习K210的高速GPIOHS,点亮RGB灯。



二、实验准备

1.实验元件

RGB


2.元件特性

RGB灯可以点亮红色、绿色、蓝灯等颜色,再根据红色绿色蓝色的不同亮度组合成其他颜色,例如黄色、紫色等。

3.硬件连接

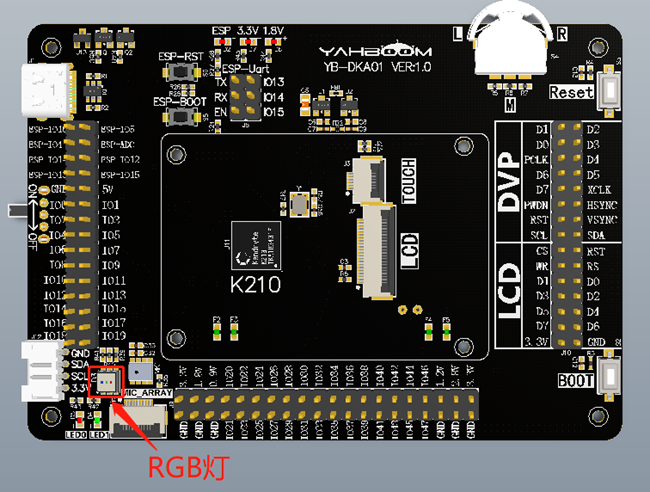

K210开发板出厂默认已经焊接好RGB灯。RGB灯R连接的是IO6,G连接的是IO7, B连接的是IO8。

image.png image.png



4.SDK中对应API功能

对应的头文件 gpiohs.h

高速goiohs总共有32个,可配置输入输出模式,可配置上拉下拉或高阻,每个IO都有单独的中断源,中断支持边沿和电平触发,每个IO都可以自由分配到FPIOA上的48个引脚之一。

为用户提供以下接口:

• gpiohs_set_drive_mode:设置输入输出模式

• gpiohs_set_pin:设置引脚电平

• gpiohs_get_pin:读取引脚电平

• gpiohs_set_pin_edge:设置中断触发电平

• gpiohs_set_irq (0.6.0 后不再支持,使用gpiohs_irq_register)

• gpiohs_irq_register:注册引脚中断服务

• gpiohs_irq_unregister:注销引脚中断

三、实验原理

RGB灯内部是由三颗颜色分别为红色、绿灯和蓝色的LED组成,所以发光原理与LED是一样的。不同的是三颗LED灯靠得很近,这样就可以设置不同的颜色,来达到展示不同颜色的功能。



四、实验过程

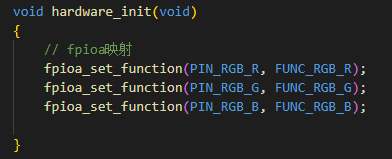

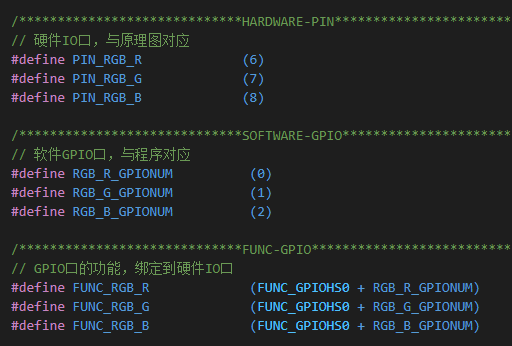

1. 首先根据上面的硬件连接引脚图,K210的硬件引脚和软件功能使用的是FPIOA映射关系。

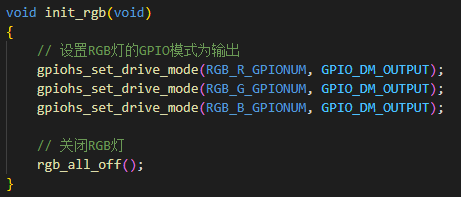

这里要注意的是程序里操作的都是软件引脚,所以需要先把硬件引脚映射成软件GPIO功能,操作的时候直接操作软件GPIO即可。

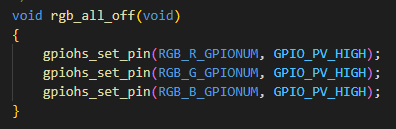

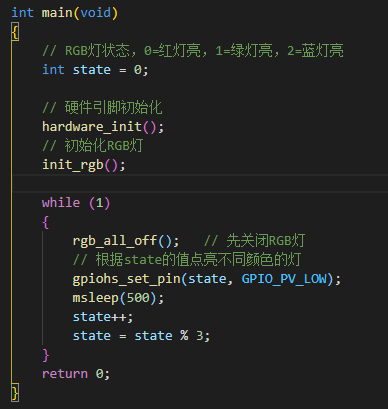

4.最后在while循环中每0.5秒修改state的值,从而改变RGB灯的颜色,由于不清楚具体上一次亮的是哪个灯,所以在每次设置灯的颜色前都把RGB灯关闭。state = state % 3;语句的功能是把state的值限制为0,1,2,刚好与软件GPIO对应。


5.编译调试,烧录运行

把本课程资料中的gpiohs_rgb复制到SDK中的src目录下,

然后进入build目录,运行以下命令编译。

cmake .. -DPROJ=gpiohs_rgb -G "MinGW Makefiles"

make

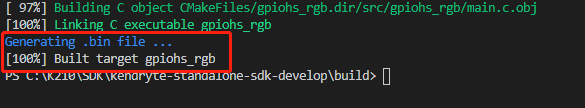

编译完成后,在build文件夹下会生成gpiohs_rgb.bin文件。

使用type-C数据线连接电脑与K210开发板,打开kflash,选择对应的设备,再将程序固件烧录到K210开发板上。



五、实验现象

RGB灯会亮红灯,0.5秒后亮绿灯,再0.5秒后亮蓝灯,接着0.5秒后再亮红灯,以此循环,每0.5秒切换一次颜色。

 image.png image.png


六、实验总结

1.RGB灯与 LED灯的点亮原理是一样的。

2.高速gpiohs每个IO都有单独的中断源,而通用gpio是共享一个总中断源的。







附:API

对应的头文件 gpiohs.h



gpiohs_set_drive_mode

描述

设置GPIO驱动模式。

函数原型

void gpiohs_set_drive_mode(uint8_t pin, gpio_drive_mode_t mode)


参数


参数名称

描述

输入输出

pin

GPIO管脚

输入

mode

GPIO驱动模式

输入

返回值

无。

gpio_set_pin

描述

设置GPIO管脚值。

函数原型

void gpiohs_set_pin(uint8_t pin, gpio_pin_value_t value)


参数

参数名称

描述

输入输出

pin

GPIO管脚

输入

value

GPIO

输入

返回值

无。

gpio_get_pin

描述

获取GPIO管脚值。

函数原型

gpio_pin_value_t gpiohs_get_pin(uint8_t pin)


参数

参数名称

描述

输入输出

pin

GPIO管脚

输入

返回值

获取的GPIO管脚值。

gpiohs_set_pin_edge

描述

设置高速GPIO中断触发模式。

函数原型

void gpiohs_set_pin_edge(uint8_t pin, gpio_pin_edge_t edge)


参数

参数名称

描述

输入输出

pin

GPIO管脚

输入

edge

中断触发方式

输入

返回值

无。

gpiohs_set_irq

描述

设置高速GPIO的中断回调函数。

函数原型

void gpiohs_set_irq(uint8_t pin, uint32_t priority, void(*func)());


参数

参数名称

描述

输入输出

pin

GPIO管脚

输入

priority

中断优先级

输入

func

中断回调函数

输入

返回值

无。

gpiohs_irq_register

描述

设置高速GPIO的中断回调函数。

函数原型

void gpiohs_irq_register(uint8_t pin, uint32_t priority, plic_irq_callback_t callback, void *ctx)


参数

参数名称

描述

输入输出

pin

GPIO管脚

输入

priority

中断优先级

输入

plic_irq_callback_t

中断回调函数

输入

ctx

回调函数参数

输入

返回值

无。

gpiohs_irq_unregister

描述

注销GPIOHS中断。

函数原型

void gpiohs_irq_unregister(uint8_t pin)


参数

参数名称

描述

输入输出

pin

GPIO管脚

输入

返回值

无。

数据类型

相关数据类型、数据结构定义如下:

·         gpio_drive_mode_tGPIO驱动模式。

·         gpio_pin_value_tGPIO值。

·         gpio_pin_edge_tGPIO边沿触发模式。

gpio_drive_mode_t

描述

GPIO驱动模式。

定义

typedef enum _gpio_drive_mode
{
    GPIO_DM_INPUT,
    GPIO_DM_INPUT_PULL_DOWN,
    GPIO_DM_INPUT_PULL_UP,
    GPIO_DM_OUTPUT,
} gpio_drive_mode_t;


成员


成员名称

描述

GPIO_DM_INPUT

输入

GPIO_DM_INPUT_PULL_DOWN

输入下拉

GPIO_DM_INPUT_PULL_UP

输入上拉

GPIO_DM_OUTPUT

输出

gpio_pin_value_t

描述

GPIO 值。

定义

typedef enum _gpio_pin_value
{
    GPIO_PV_LOW,
    GPIO_PV_HIGH
} gpio_pin_value_t;


成员


成员名称

描述

GPIO_PV_LOW

GPIO_PV_HIGH

gpio_pin_edge_t

描述

高速GPIO边沿触发模式。

定义

typedef enum _gpio_pin_edge
{
    GPIO_PE_NONE,
    GPIO_PE_FALLING,
    GPIO_PE_RISING,
    GPIO_PE_BOTH,
    GPIO_PE_LOW,
    GPIO_PE_HIGH = 8,
} gpio_pin_edge_t;


成员

成员名称

描述

GPIO_PE_NONE

不触发

GPIO_PE_FALLING

下降沿触发

GPIO_PE_RISING

上升沿触发

GPIO_PE_BOTH

双沿触发

GPIO_PE_LOW

低电平触发

GPIO_PE_HIGH

高电平触发
