1.2 开发板介绍

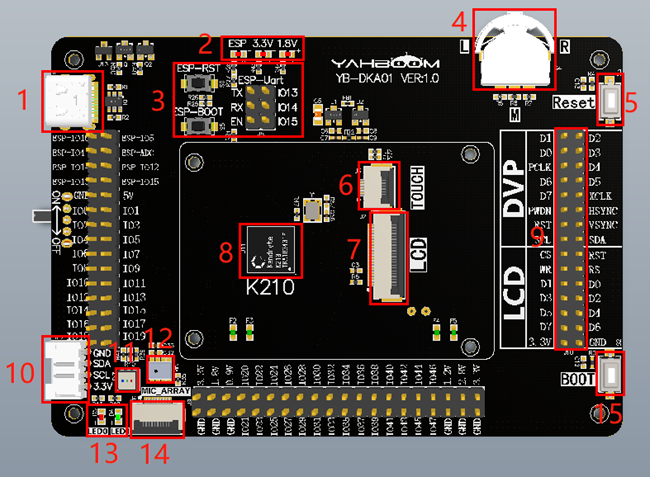

一、开发板正面
1.Type-C接口：供电、下载固件和串口调试等。
2.状态指示灯：指示开发板的3.3V、1.8V电压是否正常，正常则亮灯。以及ESP模块状态。
3.ESP模块串口和按键：可用于烧录ESP模块的固件或者和K210串口通讯。
4.拨轮开关keypad：三通道拨轮开关。
5.RESET键：K210芯片的复位键。
6.触摸板接口：用于连接触摸板排线，排线金手指向上。
7.显示器接口：用于连接显示器排线，排线金手指向上。
8.K210芯片：开发板主芯片，整个板子的核心处理器。
9.外扩排针：开发板已经把K210所有IO口引出，可以供外部设备连接使用。
10.I2C接口：可外接I2C从机设备进行通讯。
11.RGB灯：设置三个IO口电平，点亮不同颜色。
12.麦克风：收录声音。
13.LED灯：LED0和LED1。
14.麦克风阵列接口：用于连接麦克风阵列。
15.BOOT键：也可以作为自定义功能按键使用。

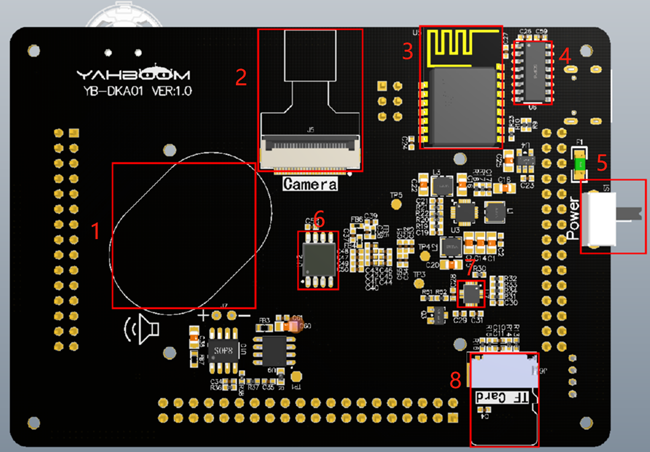

二、开发板背面
1.扬声器：播放声音。
2.摄像头接口：连接摄像头。
3.WiFi模块：ESP8285-WiFi模块，可以联网实现IOT功能。
4.CH340芯片：下载固件和串口调试功能。
5.电源开关：开发板电源总开关，拨向ON为开，拨向OFF为关。
6.flash芯片：用于保存程序固件和数据。
7.六轴姿态传感器：内部是一个三轴陀螺仪和一个三轴加速度计组成。
8.TF卡槽：需要自己插入TF卡，金手指朝向开发板。

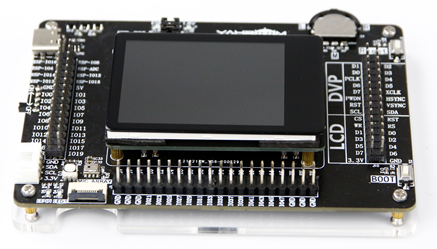

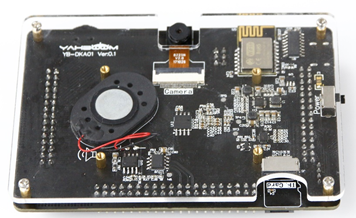

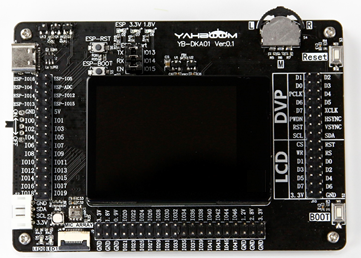

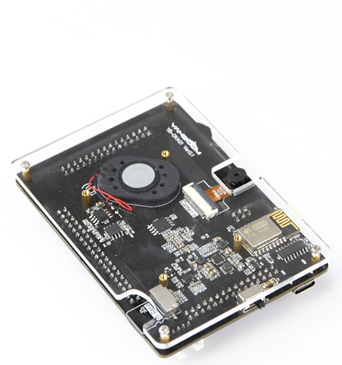

三、产品实物图
