学习目标：

这节课学习使用Python语言编程使风扇电机转动起来，按下A键以后，风扇开始转动，同时点阵上有一个风扇转动的动画。

代码与解析：

from microbit import *
fun1 = Image("00990:90900:99999:00909:09900")
fun2 = Image("99009:09099:00900:99090:90099")
all_fun = [fun1, fun2]
while True:
    if button_a.is_pressed():
      while True:
          pin0.write_digital(1)
          display.show(all_fun, delay=100)
    else:
      display.show(Image.HEART)
      display.clear()

Micro:bit有5*5个LED组成的点阵，在点阵上的每个LED亮度都可以设置为0至9中的一个值。如果一个LED的亮度被设置为0，那么它就熄灭了。如果如果它的亮度被设置为9，那么它就处于最亮的水平。利用这个特点我们就可以在micro:bit点阵上显示自定义的风扇图像，如果按键A按下，设置引脚pin0为高电平，搭配ULN2003驱动板来驱动风扇，同时点阵上显示一个风扇转动的动画。

编程与下载：

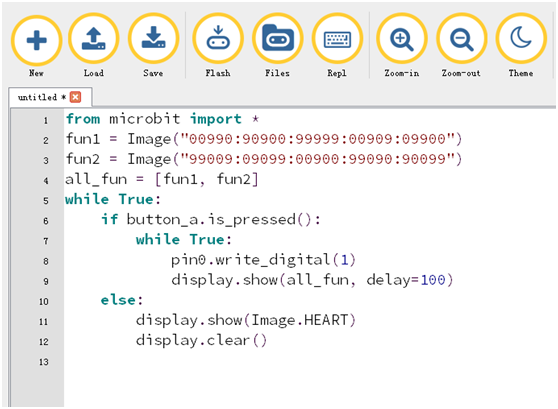

1.打开Mu软件，如图9-1在编辑窗口输入代码，注意！所有的英文与符号都应该在英文状态下输入，使用Tab键（制表键）进行缩进，最后一行以空白程序结尾。

                      图9-1

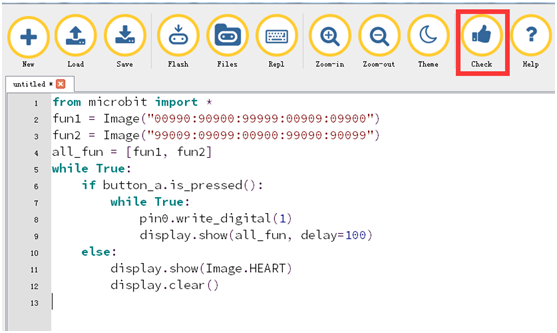

2.如图9-2所示，点击大拇指图标的Check键检查一下我们的代码是否有错误。如果某一行出现光标或下划线，表示某一行的程序出错，如果没有出现光标或下划线，则表示代码没有错误。

                     图9-2

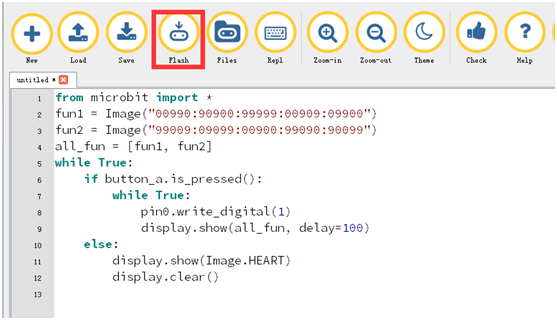

3.将micro USB数据线连接micro:bit与电脑，接着如图9-3点击Flash按键下载程序至micro:bit。

                     图9-3

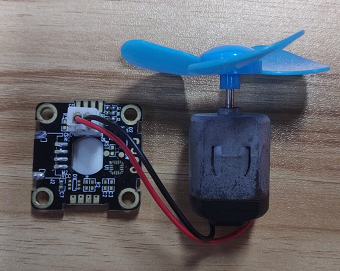

4.     接线部分是：风扇电机连接电机驱动模块的插针上，

电机驱动模块上的M2接口连接Croco:Kit扩展板的P0引脚，电机驱动模块上的VCC连接Croco:Kit扩展板5V引脚，电机驱动模块上的GND连接Croco:Kit扩展板的GND引脚。连接好线路之后，记得先将开关S3拨到NC端。如图9-4所示。

                          图9-4

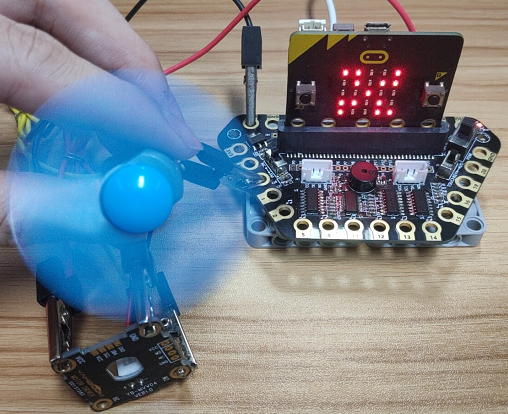

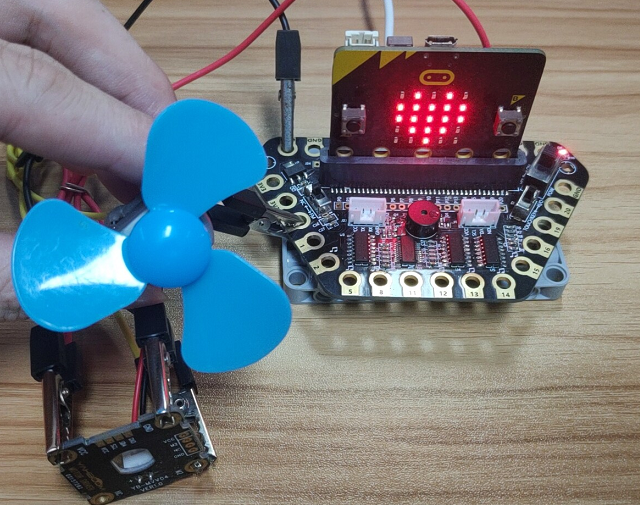

5.下载成功后，可以观察到micro:bit点阵上出现一个爱心，如图9-5所示，当按下A键，风扇开始转动，并且点阵上出现一个风扇转动的动画，如图9-6、9-7所示。

                          图9-5

            图9-6                                  图9-7
