实验五：树莓派平台-------按键控制小车启动实验

1、实验前准备

图1-1 树莓派主控板

图1-2 按键开关

2、实验目的

ssh服务登录树莓派系统之后，编译运行按键控制小车启动实验后，按下KEY启动小车，小车会自动先前进1s，后退1s，左转2s，右转2s，原地左转3s，原地右转3s，接着停止0.5s。

3、实验原理

按键消抖：通常我们的按键开关一般都是机械弹性开关，当机械触点断开，闭合时，由于机械触点的弹性作用，一个按键开关子在闭合时不会马上就能稳定的接通，在断开时也不会一下子彻底断开，而是在闭合和断开时会伴随着一连串的抖动。

图3-1 按键抖动状态图

抖动时间一般都是由按键的机械特性决定的，一般都会在10ms以内，为了确保程序对按键的一次闭合后一次断开只响应一次，必须进行按键的消抖处理，有硬件消抖和软件消抖。

其中，软件消抖指的是检测出键闭合后执行一个延时程序,产生5ms～10ms的延时,让前沿抖动消失后再一次检测键的状态,如果仍保持闭合状态电平,则确认为真正有键按下。当检测到按键释放后,也要给5ms～10ms的延时,待后沿抖动消失后才能转入该键的处理程序。

硬件消抖是在开关两段接一个0.1uf的电容。本次实验我们采取的是软件延时去抖。

4、实验步骤

4-1.看懂原理图

图4-1 树莓派主控板电路图

图4-2 按键

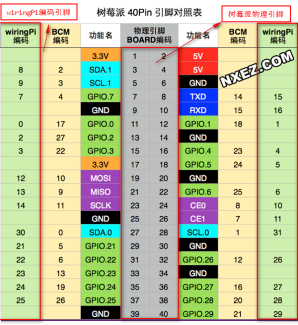

图4-3 树莓派40pin引脚对照表

4-2 由电路原理图可知按键是直接连接到主控板上的wiringPi编码的10口。我们设置10口为输入模式，并当按下按键时通过检测该引脚的电平状态，来判断按键是否被按下。

4-3 程序代码见源文件：

输入：

① cd SmartCar    //进入SmartCar文件夹

② gcc KeyScanStart.c -o KeyScanStart -lwiringPi -lpthread    //编译生成可执行文件

③ ./KeyScanStart    //运行程序

接着

④ ./initpin.sh    //初始化引脚
