6.PS2手柄遥控（另购）

您当前位置： 首页 > STM32-4WD小车 > 操作遥控

PS2手柄遥控下位机程序源码下载

PS2手柄遥控（另购）下位机程序源码.rar  点击下载

PS2手柄遥控烧写代码下载

PS2手柄遥控（另购）烧写代码.hex  点击下载

PS2手柄遥控介绍

PS2手柄遥控说明


使用此功能需要下载PS2手柄遥控程序源码，并下载程序至STM32。


PS2接收器连接方式


接收器引脚图



PS2手柄接收模块（数字为与接收器的引脚连接）

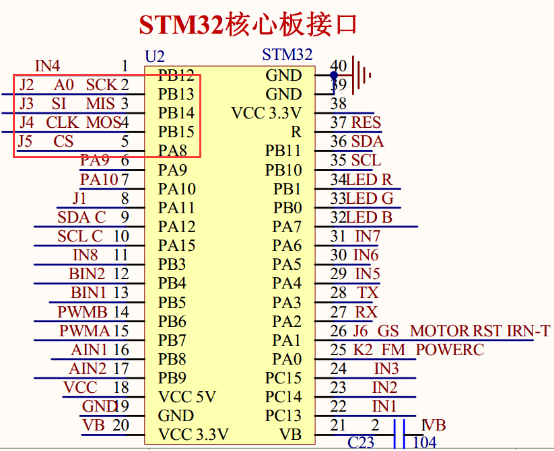

STM32主板原理图

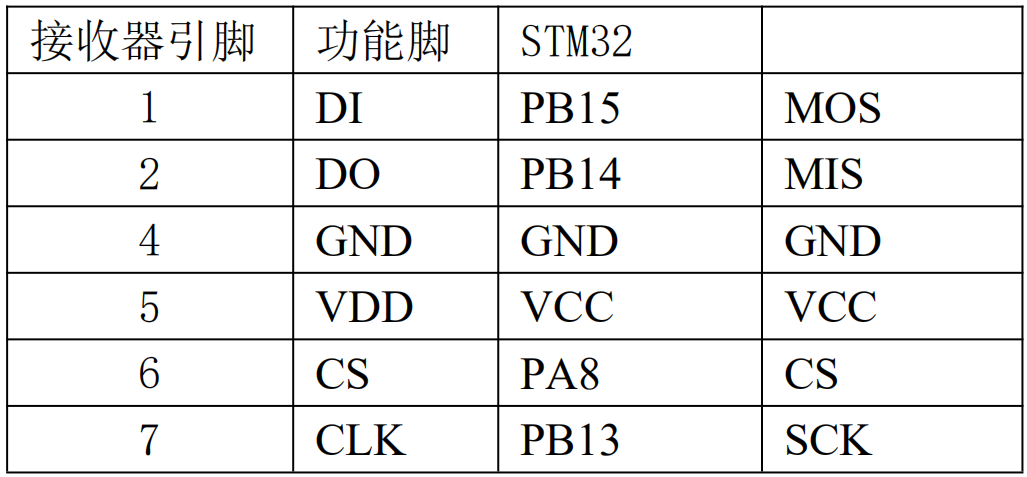

接收器与主板引脚对接

手柄按键定义

注：右侧摇杆暂未定义

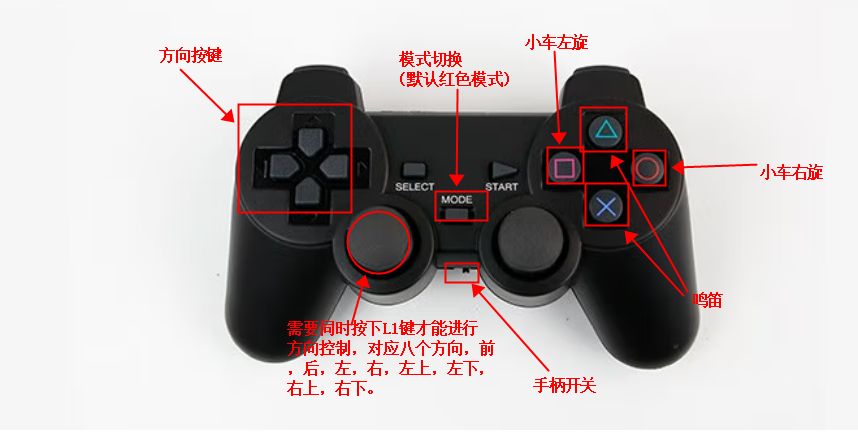

手柄正面图及功能

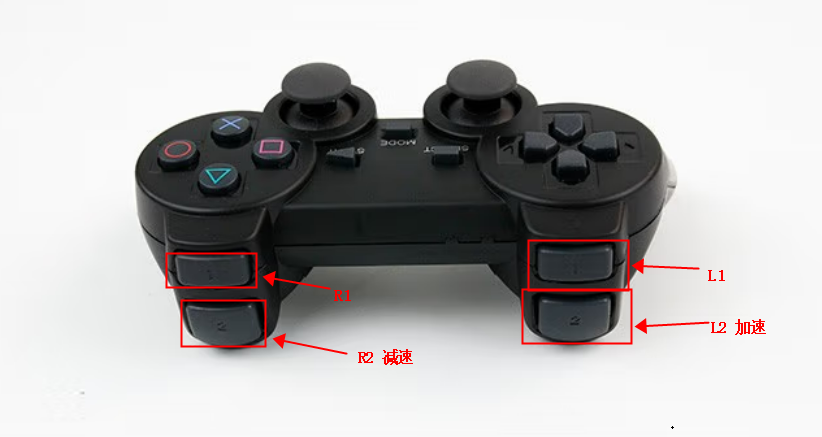

手柄侧面图及功能

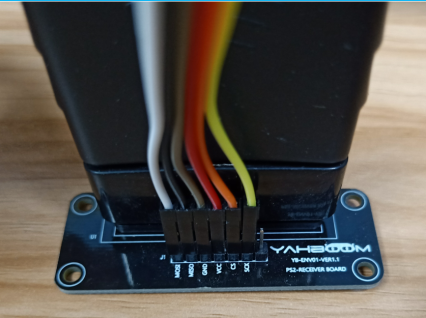

接收头与扩展板连接图示
