16、带舵机云台超声波避障

您当前位置: 首页 > Arduino-4WD小车 > 图形编程教学

程序下载

带舵机云台超声波避障.mix  点击下载

16、带舵机云台超声波避障

按照如下图共3种方式拼接积木:

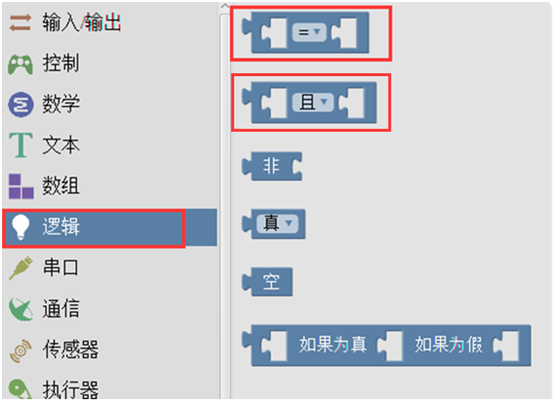

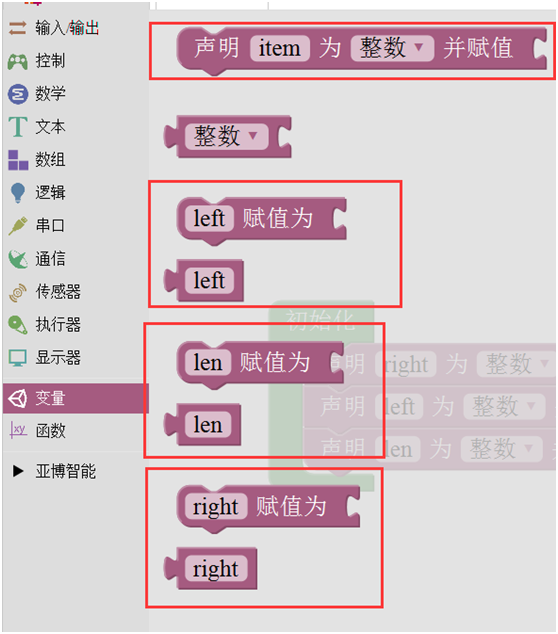

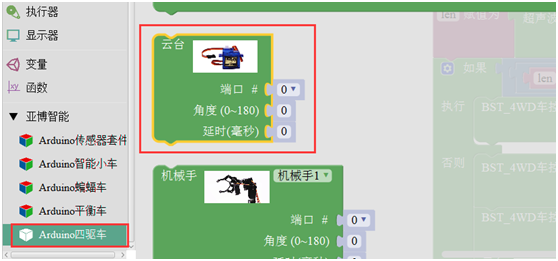

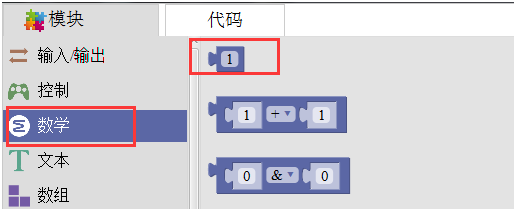

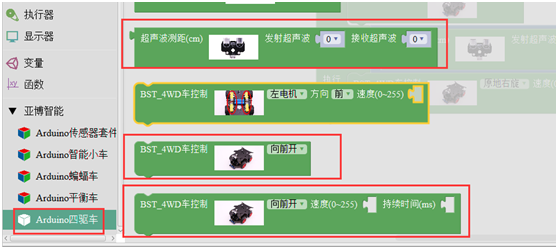

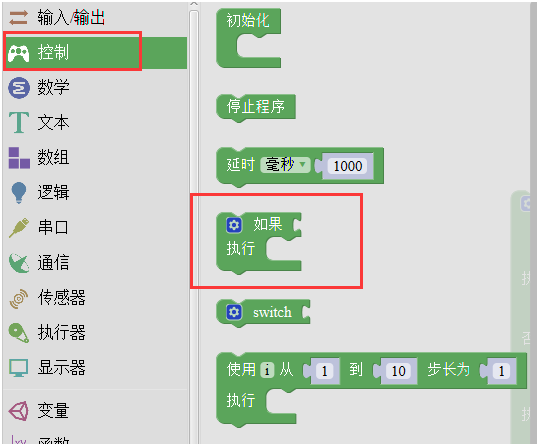

1、实验积木:








2、实验验证:

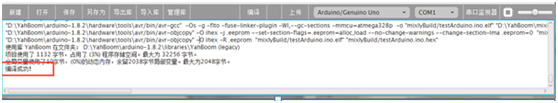

a、拼接好后,选择如上图上面的编译按钮,等待编译完成后,下面框中会提示编译成功,如果提示编译失败则是积木拼接有问题导致。

b、编译完成后,如下图选择Arduino/Genuino Uno串口号选择对应的板子的串口号

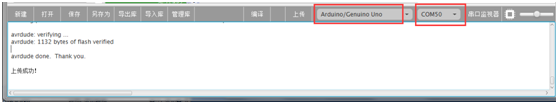

c、配置完成后,选择下图中上传按钮,等待下面框中提示 上传成功,把小车放置在避障区域,打开电源,小车则前行,遇到障碍物距离大于30小于450时直行,小于等于30时,小车停止,左摇舵机测量左边距离,右摇测量右边距离,判断左右距离大小,左右都小于20掉头,左边和右边距离谁大则转向哪一边,重复以上继续避障。
