13、寻光行走
注意:实验时,请将扩展板上【Arduino功能跳线区】的【避障/寻光】插上连体跳线帽,且【循迹探头】不能插跳线帽。4WD智能小车需采用单层平台结构,或将“红外避障&寻光”模块安装在双层平台结构的上层。

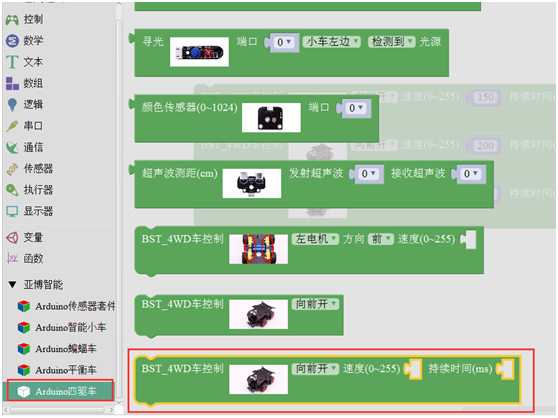

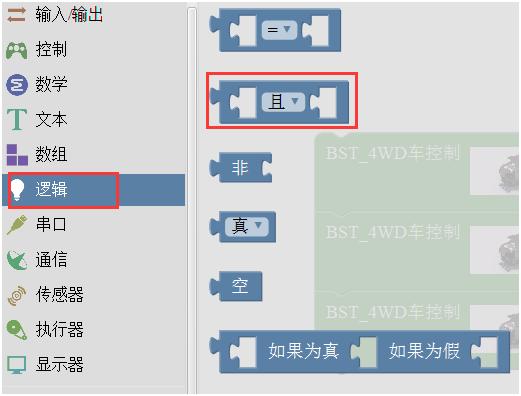

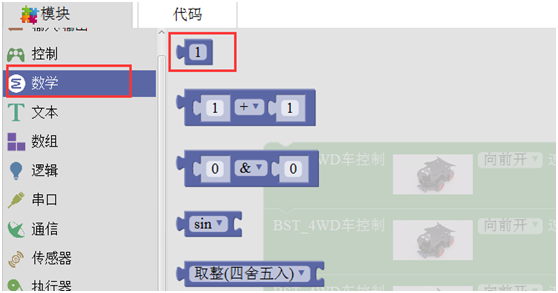

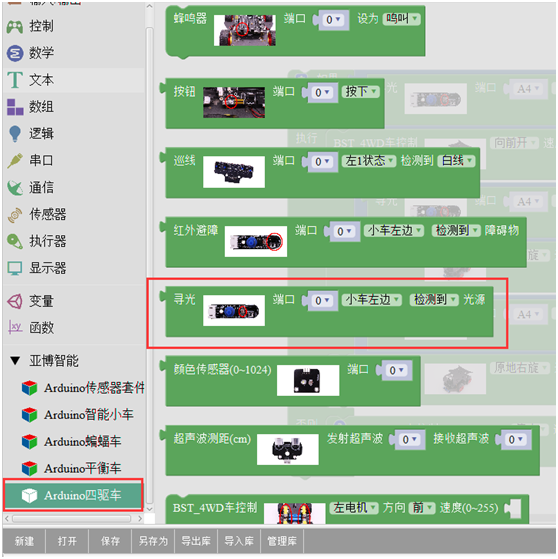

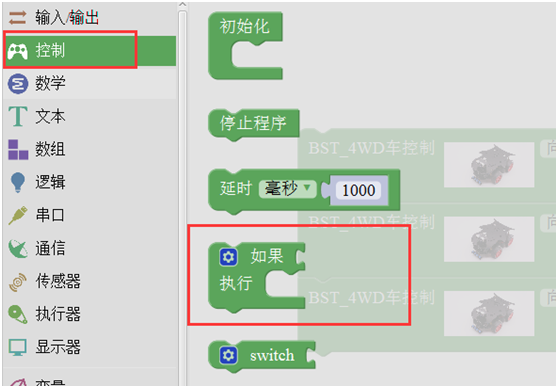

按照如下图共3种方式拼接积木:

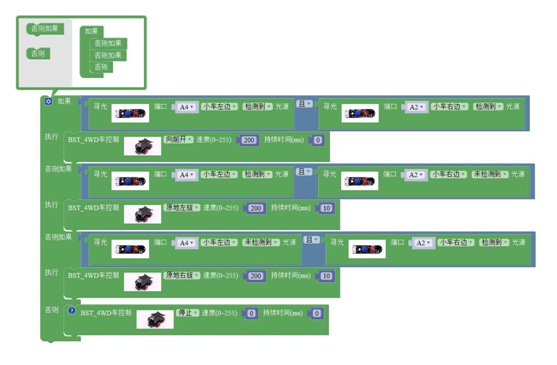

1、实验积木:

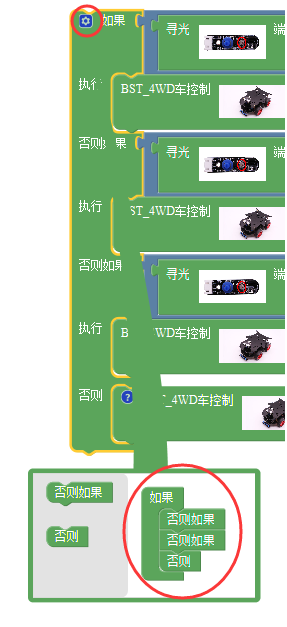

注意这里:
2、实验验证:

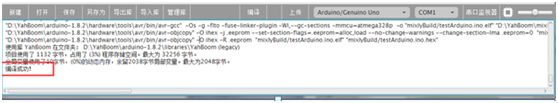

a、拼接好后,选择如上图上面的编译按钮,等待编译完成后,下面框中会提示编译成功,如果提示编译失败则是积木拼接有问题导致。
b、编译完成后,如下图选择Arduino/Genuino Uno, 串口号选择对应的板子的串口号。
c、配置完成后,选择下图中上传按钮,等待下面框中提示 上传成功,调试寻光传感器,让照射到光源时,光源指示灯灭掉,不照射时亮着,然后上电,把小车放到空旷的地上,用手电筒照射左右两边的寻光模块,看小车是否跟着光行走。
