12、红外跟随

注意:实验时,请将扩展板上【Arduino功能跳线区】的【避障/寻光】插上连体跳线帽,且【循迹探头】不能插跳线帽。

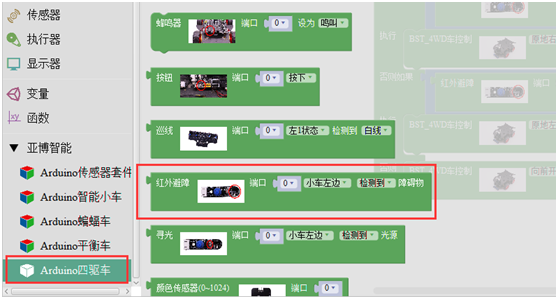

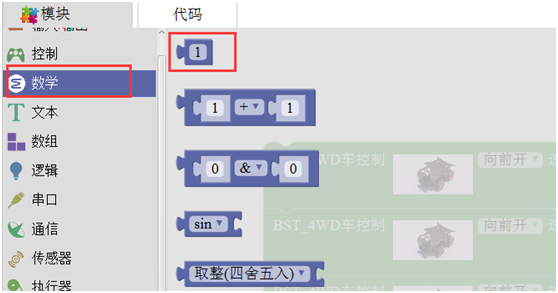

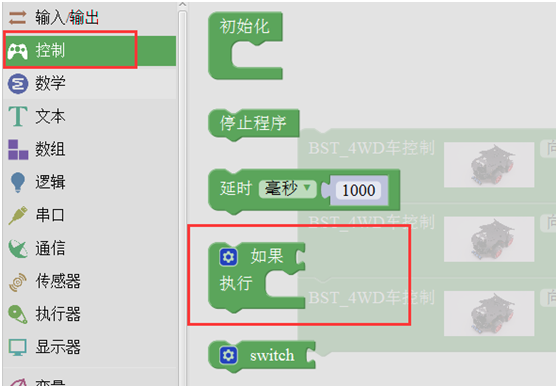

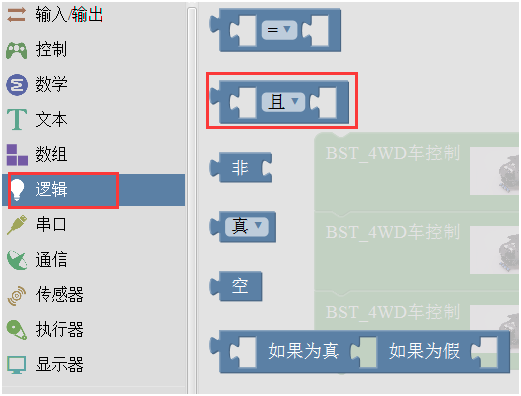

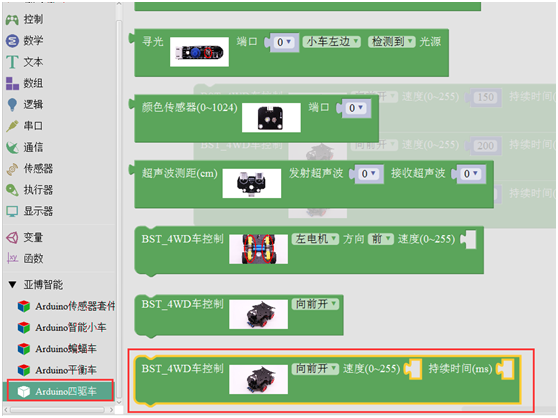

按照如下图共3种方式拼接积木:

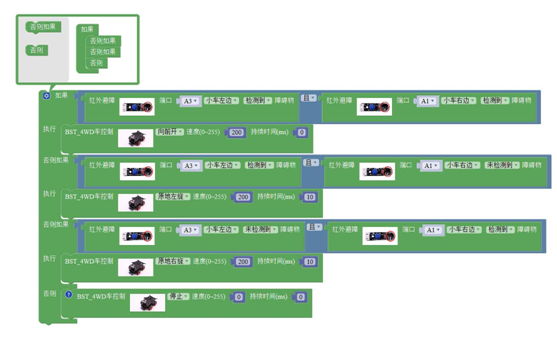

1、实验积木:

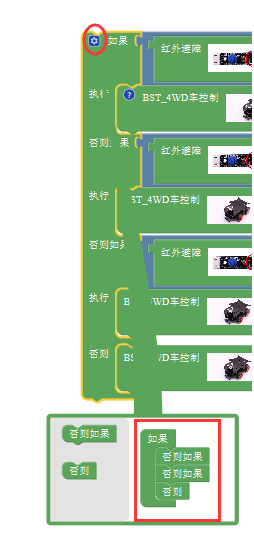

注意这里:




2、实验验证:

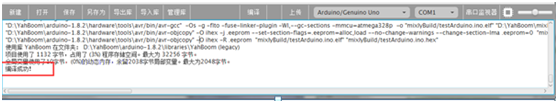

a、拼接好后,选择如上图上面的编译按钮,等待编译完成后,下面框中会提示编译成功,如果提示编译失败则是积木拼接有问题导致。

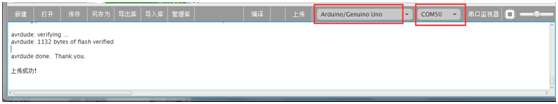

b、编译完成后,如下图选择Arduino/Genuino Uno串口号选择对应的板子的串口号



c、配置完成后,选择下图中上传按钮,等待下面框中提示 上传成功,调试红外探头,通过旋转电位器灵敏度可以调节红外避障的距离,然后根据车速调节距离,这样防止速度过快撞到跟随物,把小车放到跟随区域,打开电源,在车前面放置跟随物,看小车是否跟随障碍物前行。
