STC-ISP烧录软件的使用

烧录软件.zip  点击下载



STC-ISP烧录软件的设置及烧录步骤

查看开发板芯片型号

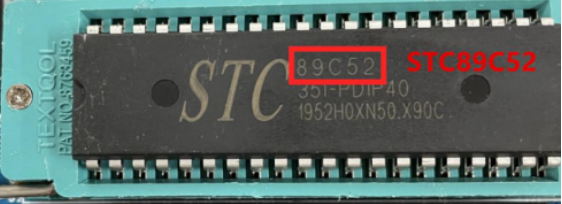

51开发板共有两个芯片型号,分别为STC89C52RCSTC89C52,两种芯片随机发货,可以通过芯片上的丝印来进行区分。



如果实在看不清丝印,下载时可以两个型号都试一下。

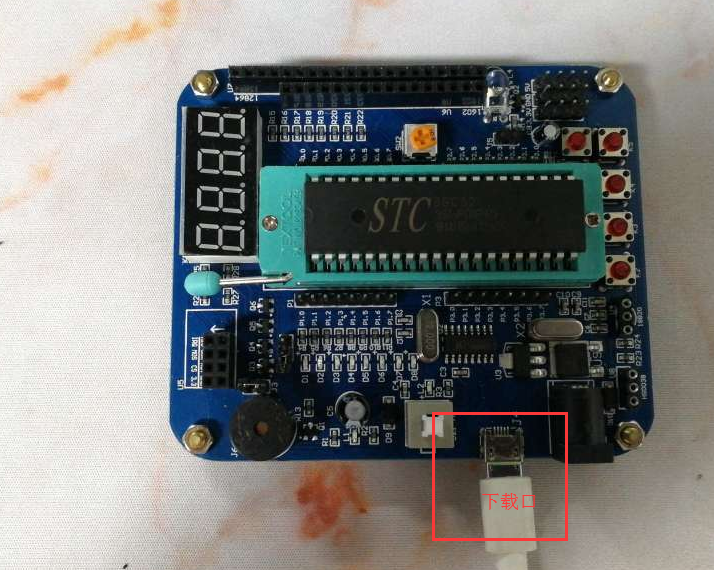

二、数据线与51开发板相连

材料:数据线一条  mini51开发板一个

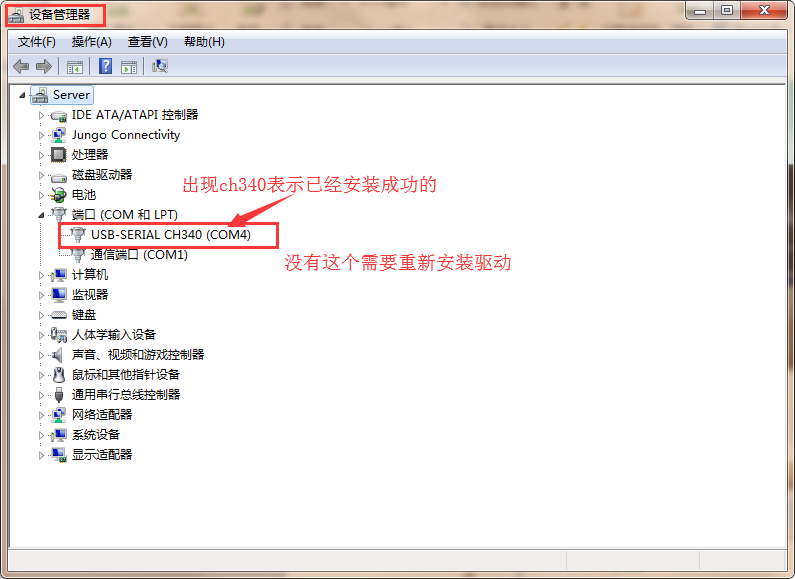

三、检查电脑的驱动是否安装成功

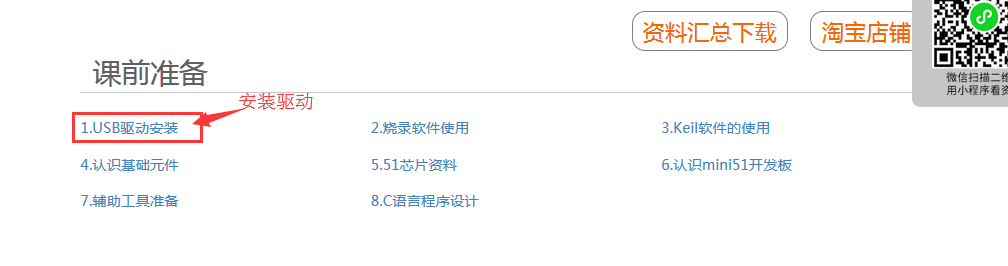

如果没有驱动的需要在这一步重新安装驱动

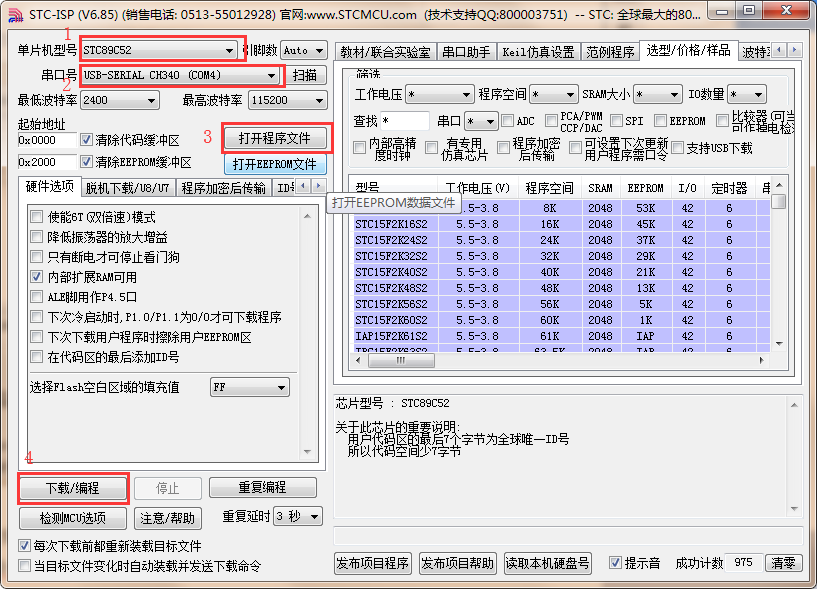

四、设置烧录软件

 1、关于单片机型号:请选择“STC89C52”或者“STC89C52RC”,在“STC89C51 系列”里面可选,这里以“STC89C52”为例

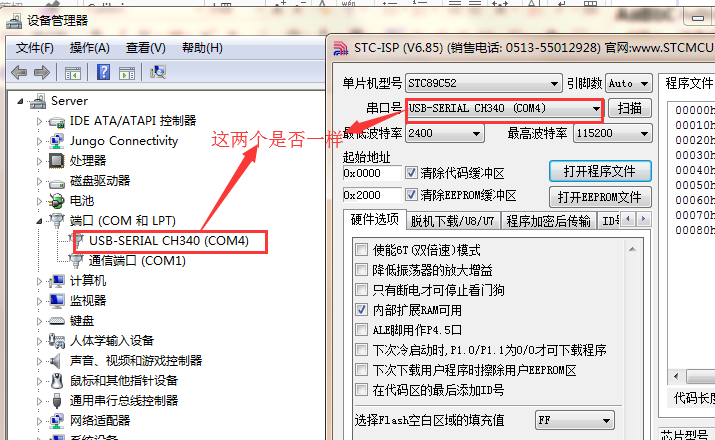

2、关于串口号:并非一定如图所示是com3,具体在安装驱动后看“我的电脑”右键——“属性”——“设备管理器” ——“端口(COM和LPT)”,与“USB-SERIAL CH340”一致。

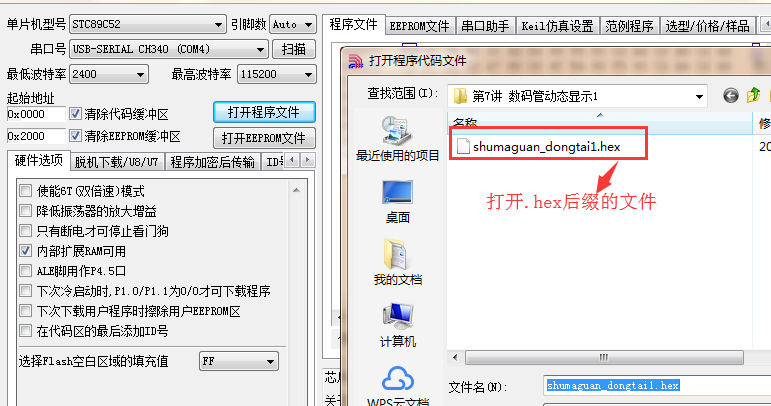

 3、打开程序文件:选择“.hex”为后缀的程序文件。PS:可以选择“模块测试程序(.hex)”目录下文件进行烧录。

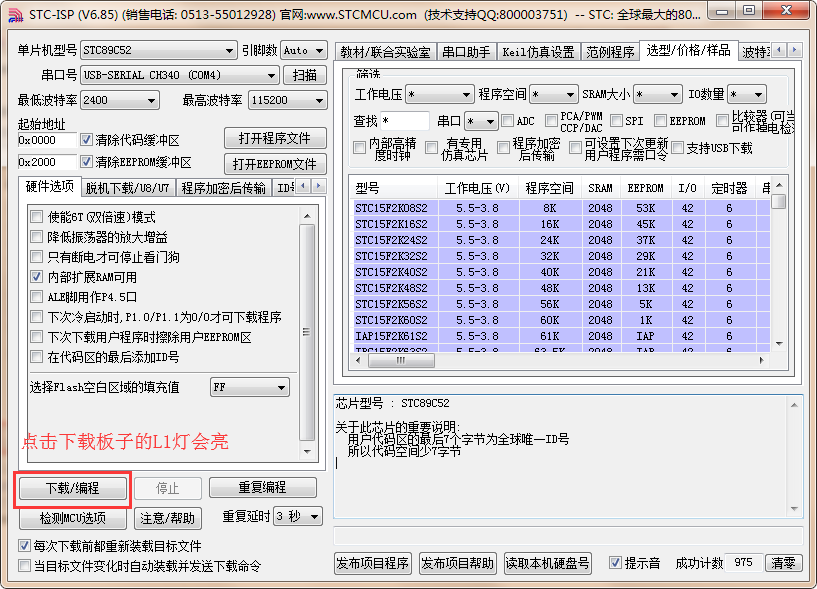

四、烧录步骤:插上usb后,没有灯亮,然后点击烧录软件的“下载/编程”,L1亮了,这时立刻按下板子的电源开关,然后L2亮了,这样就开始烧录了。






!!!(上传程序的时候不能占用RX,TX串口,比如:蓝牙模块,WIFI模块都需要取下来,否则会烧录失败)
